TNC 410, TNC 426, TNC 430 HEIDENHAIN 177
8.1 T
ra
v
ailler a
v
ec les c
y
cles
Appeler le cycle

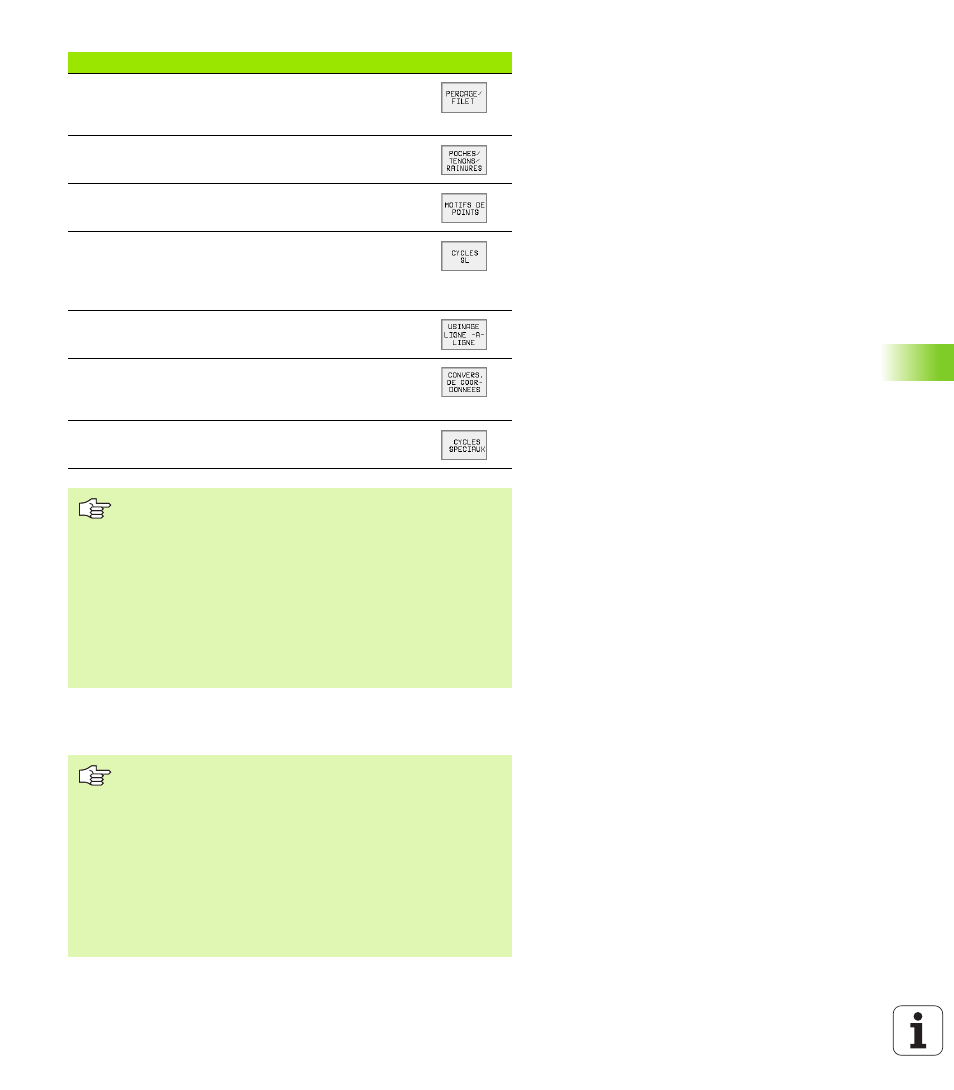

Groupe de cycles Softkey
Cycles perçage profond, alésage à l'alésoir, alésage à
l'outil, contre-perçage, taraudage, filetage et fraisage
de filets
Cycles de fraisage de poches, tenons et rainures
Cycles d'usinage de motifs de points réguliers, ex.
cercle de trous ou surface de trous
Cycles SL (Subcontur-List) pour l'usinage parallèle à
l'axe de contours complexes composés de plusieurs
segments de contour superposés, interpolation du
corps d'un cylindre (sauf TNC 410)
Cycles d’usinage ligne à ligne de surfaces planes ou
gauchies
Cycles de conversion de coordonnées: les contours
peuvent subir un décalage du point zéro, une rotation,
être usinés en image miroir, agrandis ou réduits
Cycles spéciaux: temporisation, appel de programme,
orientation broche, tolérance (sauf TNC 410)
Si vous utilisez des affectations indirectes de paramètres
pour des cycles d'usinage dont le numéro est supérieur à
200 (par ex.D00 Q210 = Q1), une modification du paramètre
affecté (par ex Q1) n'est pas active après la définition du
cycle. Dans ce cas, définissez directement le paramètre
de cycle (par ex. D00 Q210 = 5).
Pour pouvoir exécuter également les cycles d'usinage
G83 à G86, G74 à G78 et G56 à G59 sur les anciennes
commandes de contournage TNC, vous devez
programmer en complément le signe négatif pour la
distance d'approche et pour la profondeur de passe.
Conditions requises
Avant d’appeler un cycle, programmez toujours:
n
G30/G31 pour la représentation graphique (nécessaire
uniquement pour le graphisme de test)
n
l'appel d'outil
n le sens de rotation broche (fonction auxiliaire M3/M4)
n Définition du cycle
Tenez compte des remarques complémentaires indiquées
lors de la description de chaque cycle.
