TNC 410, TNC 426, TNC 430 HEIDENHAIN 205
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

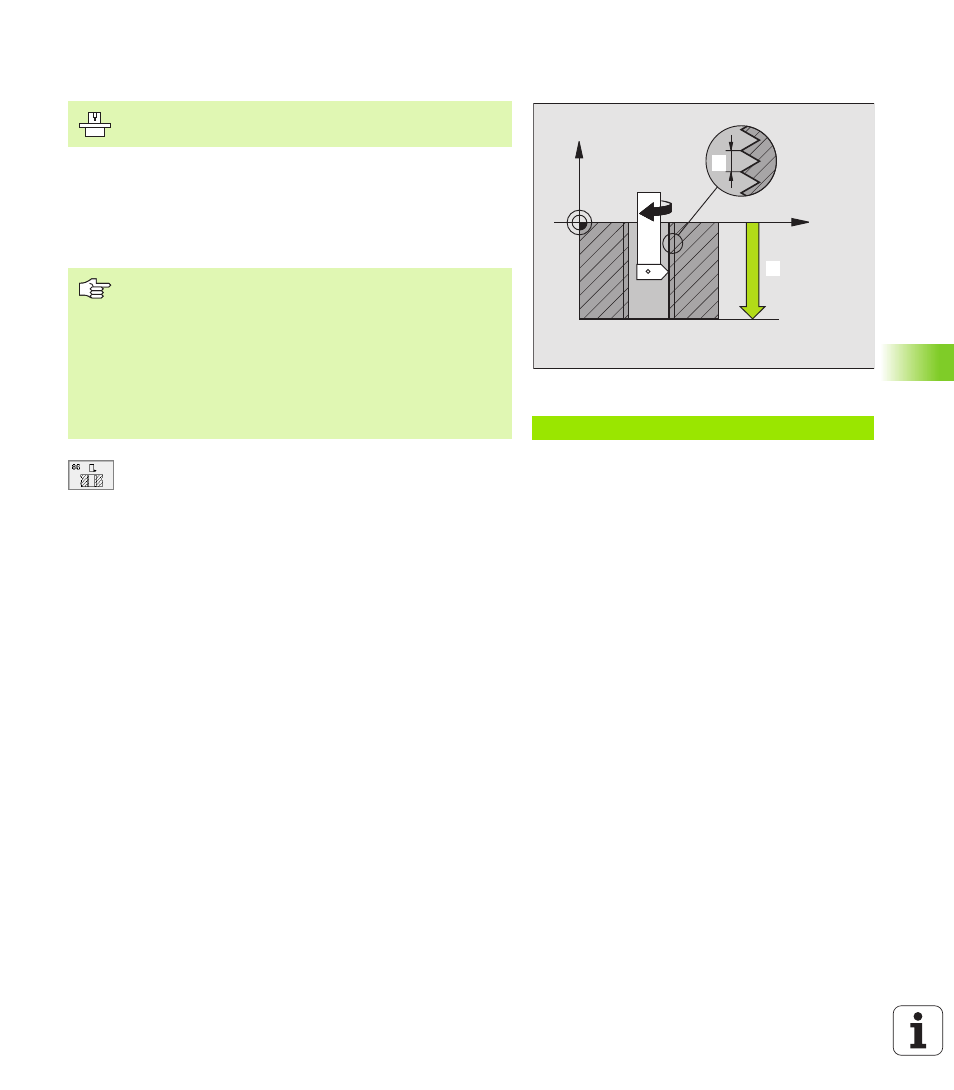

FILETAGE (cycle G86, sauf TNC 410)
Avec le cycle G86 FILETAGE, l'outil se déplace avec asservissement
de broche et vitesse de rotation active, de la position actuelle jusqu'à
la profondeur. Un arrêt broche a lieu au fond du trou. Vous devez
introduire séparément les déplacements d'approche et de sortie, de
préférence avec un cycle constructeur. Consultez le constructeur de
votre machine pour plus amples informations.
U U U U Profondeur de perçage 1 : Distance entre la position
actuelle de l'outil et la fin du filet
Le signe de la profondeur de perçage détermine le
sens de l'usinage („–“ correspond au sens négatif de
l'axe de broche)
U U U U Pas de vis 2 :
Pas de la vis. Le signe détermine le sens du filet vers
la droite ou vers la gauche:
+ = filet à droite (M3 avec profondeur de perçage
négative)
– = filet à gauche (M4 avec profondeur de perçage
négative)
Exemple: Séquence CN
N22 G86 P01 -20 P02 +1 *
X
Z
11
12
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine.
Remarques avant que vous ne programmiez
La TNC calcule l'avance en fonction de la vitesse de
rotation. Si vous actionnez le potentiomètre de broche
pendant le filetage, la TNC règle automatiquement
l'avance
Le potentiomètre d’avance est inactif.
La TNC lance et arrête la broche automatiquement. Ne pas
programmer M3 ou M4 avant l'appel du cycle.
