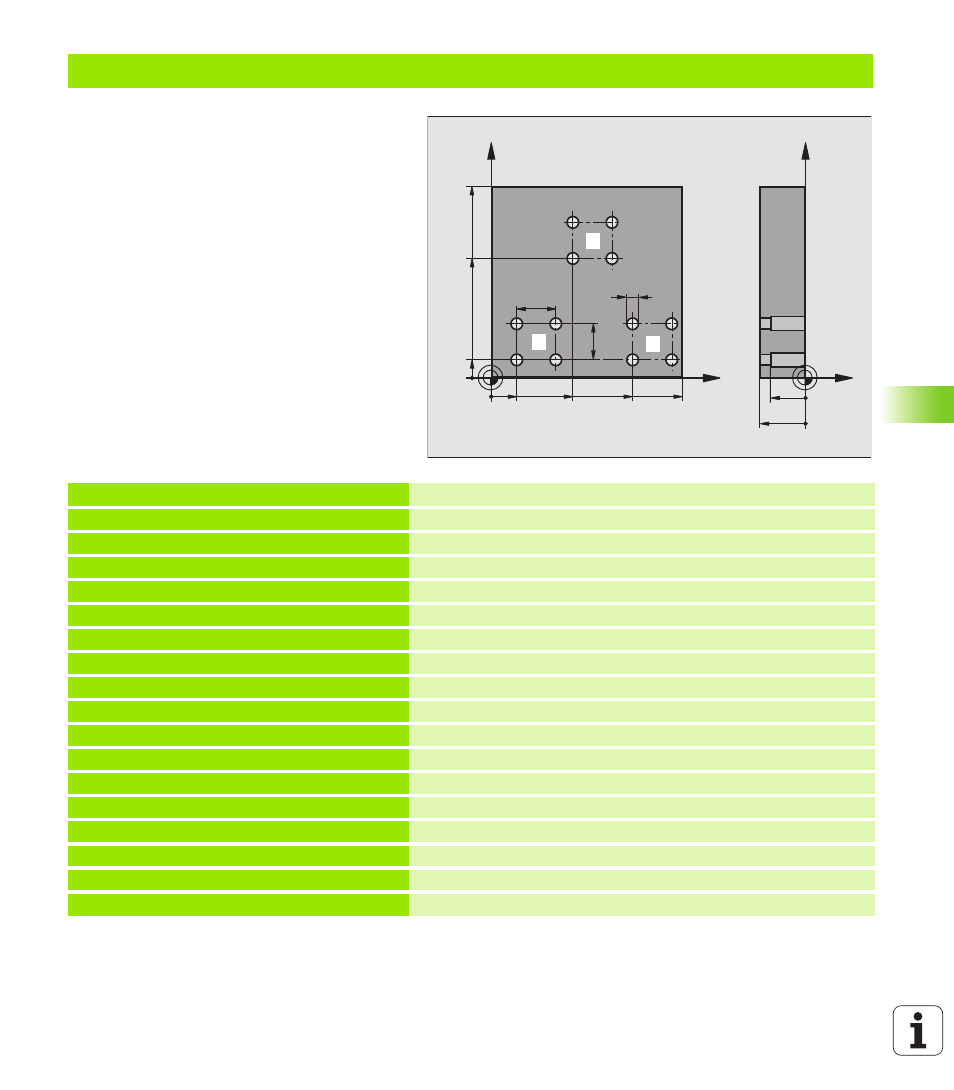

Exemple: Série de trous avec plusieurs outils
Déroulement du programme
n
Programmer les cycles d’usinage dans le
programme principal
n
Appeler l'ensemble du schéma de trous (sous-
programme 1)
n
Aborder les séries de trous dans le sous-
programme 1, appeler la série de trous (sous-
programme 2)
n
Ne programmer la série de trous qu'une seule
fois dans le sous-programme 2
%SP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+4 *
Définition d’outil pour le foret à centrer
N40 G99 T2 L+0 R+3 *
Définition d’outil pour le foret
N50 G99 T3 L+0 R+3,5 *
Définition d’outil pour l’alésoir
N60 T1 G17 S5000 *
Appel d’outil pour le foret à centrer
N70 G00 G40 G90 Z+250 *
Dégager l'outil
N80 G200
Définition du cycle de centrage
Q200=2
Distance d'approche
Q201=-3
Profondeur
Q206=250
Avance
Q202=3
Profondeur de passe
Q210=0
Temporisation en haut
Q203=+0
Coordonnée de la surface de la pièce
Q204=10
Saut de bride
Q211=0.25
Temporisation au fond
N90 L1,0 *
Appeler sous-programme 1 pour l’ensemble du schéma de trous
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
1
1
2
1
3
