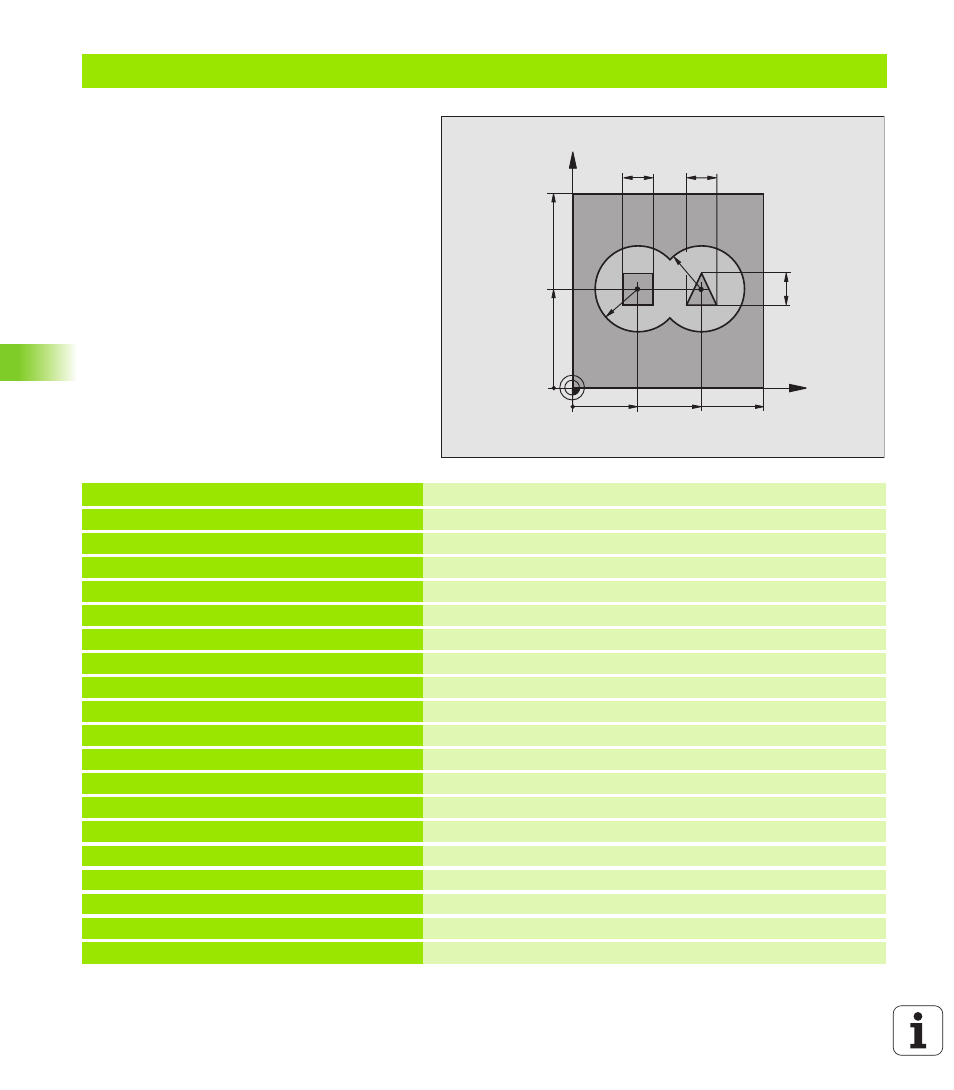

Exemple: Pré-perçage, ébauche et finition de contours superposés
%C21 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 *
Définition d’outil pour le foret
N40 G99 T2 L+0 R+6 *
Définition de l’outil d’ébauche/de finition
N50 T1 G17 S4000 *
Appel d’outil pour le foret
N60 G00 G40 G90 Z+250 *
Dégager l'outil
N70 G37 P01 1 P02 2 P03 3 P04 4 *
Définir les sous-programmes de contour
N80 G120 Q1=-20 Q2=1 Q3=+0,5 Q4=+0,5
Définir les paramètres généraux pour l’usinage
Q5=+0 Q6=+2 Q7=+100 Q8=+0,1 Q9=-1 *
N90 G121 Q10=+5 Q11=250 Q13=2 *
Définition du cycle de pré-perçage
N100 G79 M3 *
Appel du cycle de pré-perçage
N110 Z+250 M6 *
Changement d’outil
N120 T2 G17 S3000 *
Appel de l’outil d’ébauche/de finition
N130 G122 Q10=+5 Q11=100 Q12=350 *
Définition du cycle d’évidement
N140 G79 M3 *
Appel du cycle Evidement
N150 G123 Q11=100 Q12=200 *
Définition du cycle Finition en profondeur
N160 G79 *
Appel du cycle Finition en profondeur
N170 G124 Q9=+1 Q10=+5 Q11=100 Q12=400
Définition du cycle Finition latérale
Q14=+0 *
X
Y
35
50
100
100
16
16
R25
65
16
R25
