TNC 410, TNC 426, TNC 430 HEIDENHAIN
187
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets
U
U
U
U
Temporisation en haut
Q210: Durée en secondes de
rotation à vide de l'outil à la distance d'approche après
que la TNC l'ait rétracté du trou pour le desserrage.
U
U
U
U
Coordonnée surface pièce
Q203 (en absolu):
Coordonnée de la surface de la pièce
U
U
U
U
Saut de bride
Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
Sauf TNC 410:
U
U
U
U
Temporisation au fond
Q211: Durée en secondes de
rotation à vide de l'outil au fond du trou

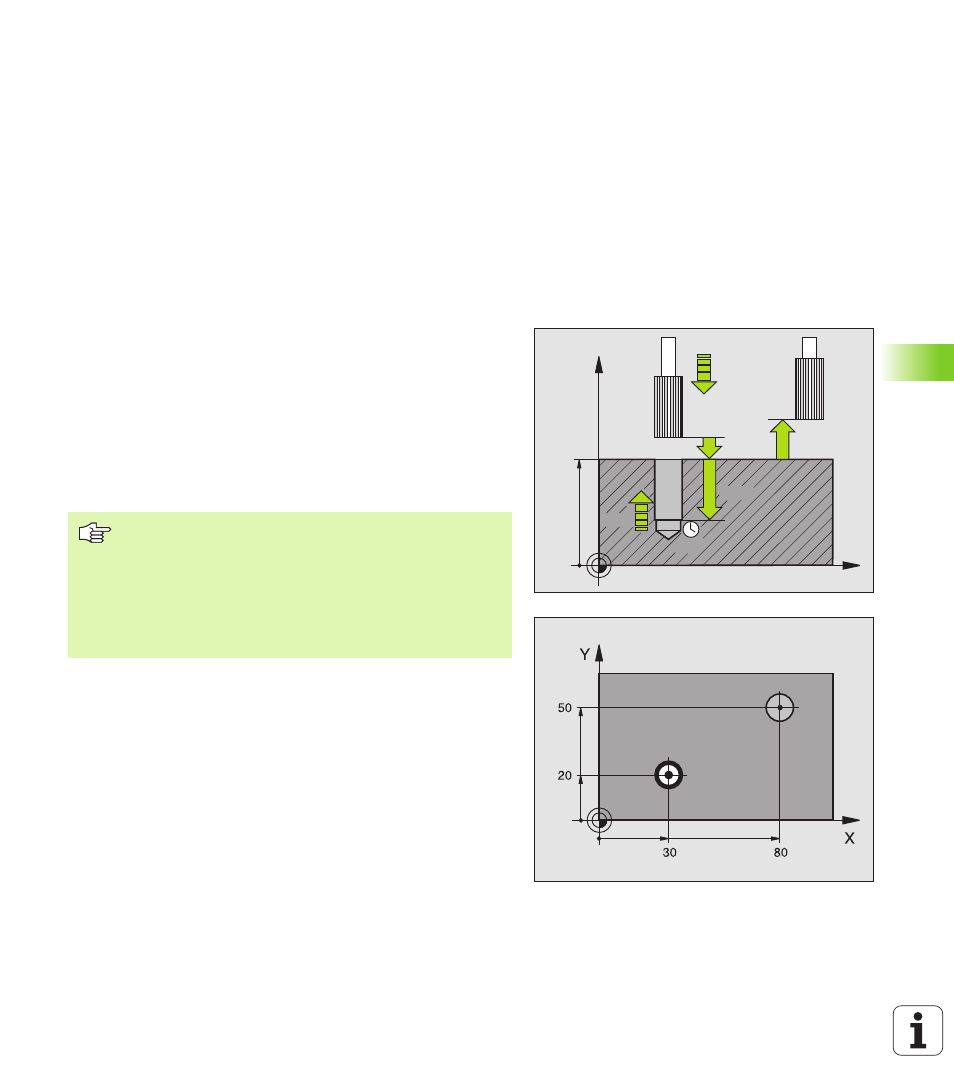

ALESAGE A L'ALESOIR (cycle G201)
1
La TNC positionne l'outil dans l'axe de broche en avance rapide, à
la distance d'approche introduite, au-dessus de la surface de la
pièce
2
Suivant l'avance F introduite, l'outil alèse jusqu'à la profondeur
programmée
3
Au fond du trou, l'outil exécute une temporisation (si celle-ci est
programmée)
4
Pour terminer, la TNC rétracte l'outil suivant l'avance F à la
distance d'approche puis, de là, en avance rapide et – si celui-ci est
programmé – au saut de bride
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon G40.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
