HEIDENHAIN ND 2100G - Manuel (Page 92)

92 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Valeurs miroirs
Les valeurs positives et négatives de Max BarG et Surveillance
peuvent être initialisées automatiquement.
Les valeurs L+ et L- de l'écran SPC de Setup changent également.
Pour initialiser automatiquement les valeurs positives et négatives de
Max BarG et Surveillance:
U Mettre en surbrillance le champ Tolérance +
U Utiliser le pavé numérique pour introduire la tolérance
U Appuyer sur la softkey MIROIR
U Appuyer sur la touche FINISH.
Nouvelles valeurs:
Max BarG + = Tolérance + 5%
Surveillance = Pourc. alarme de l'écran SPC (%) x Tolérance
L+ et L- de l'écran SPC = Tolérance
Dans cet exemple, la valeur de Tolérance est 1.750. Résultats des
changements:
Max BarG + = Tolérance + 5% = 1.837
Surveillance = Pourc. alarme de l'écran SPC (%) x Tolérance = 1.155
L+ et L- de l'écran SPC = Tolérance = 1.750

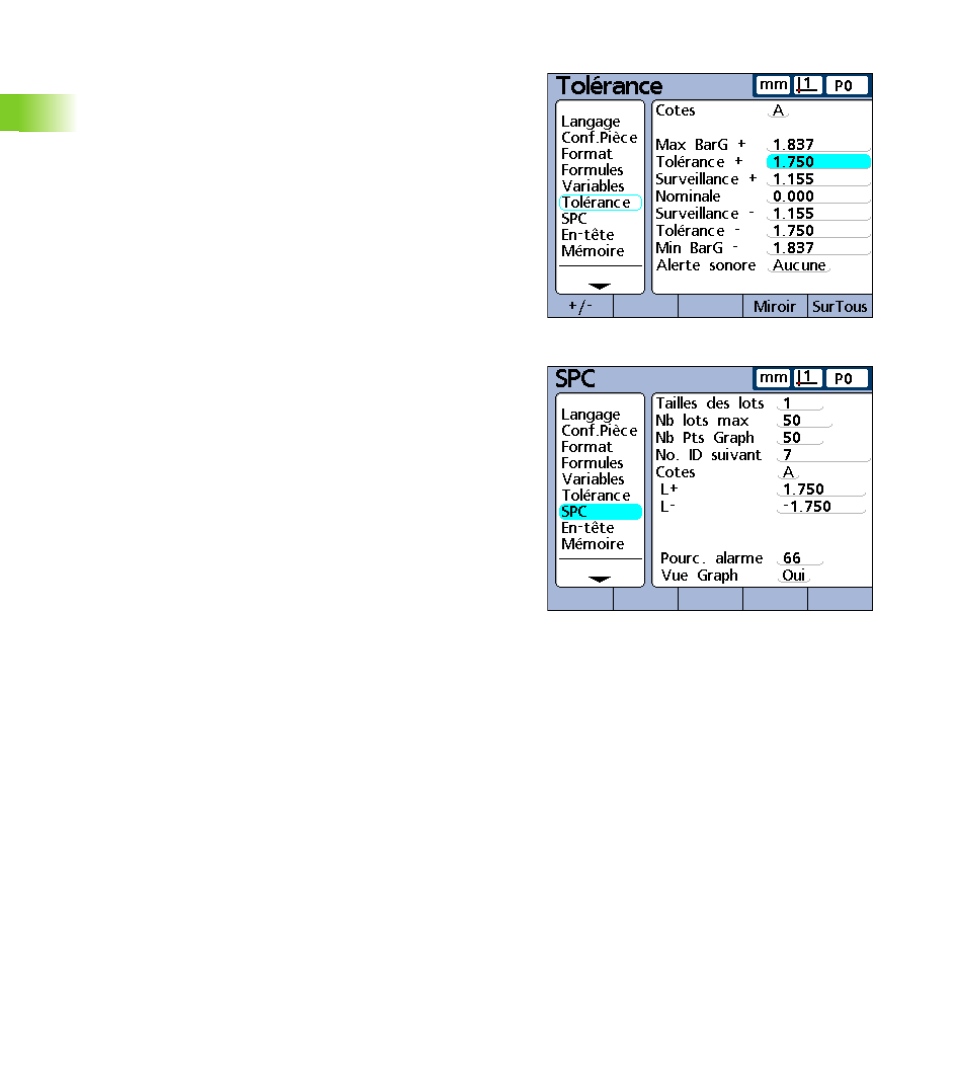

Tolérance + définie. Les autres valeurs sont
initialisées automatiquement avec la softkey MIROIR
L+ et L- de l'écran SPC sont initialisés à Tolérance + et
Tolérance -.
