274 2 Installation et Spécifications
2.4 F
o
rm
ules
Fonction Setup
La fonction Setup sert à spécifier les paramètres du Barre-graphe de
la pièce courante incluant:
„ Valeur max (MaxBarG)
„ Valeur min (MinBarG)
„ Limite haute (Tol+)
„ Surveillance haute (Surveil. +)
„ Limite basse (Tol-)
„ Surveillance basse (Surveil. -)
„ Valeur nominale (Nominal)
Pour insérer la fonction Setup:
U Appuyer sur la softkey AUTRES...
U Appuyer sur la touche de sélection de cote LISTE
U Mettre en surbrillance Setup avec les touches fléchées
U Appuyer sur la touche ENTER
U Utiliser les touches du curseur pour mettre en surbrillance le
paramètre Barre-graphe souhaité.
U Appuyer sur la touche ENTER

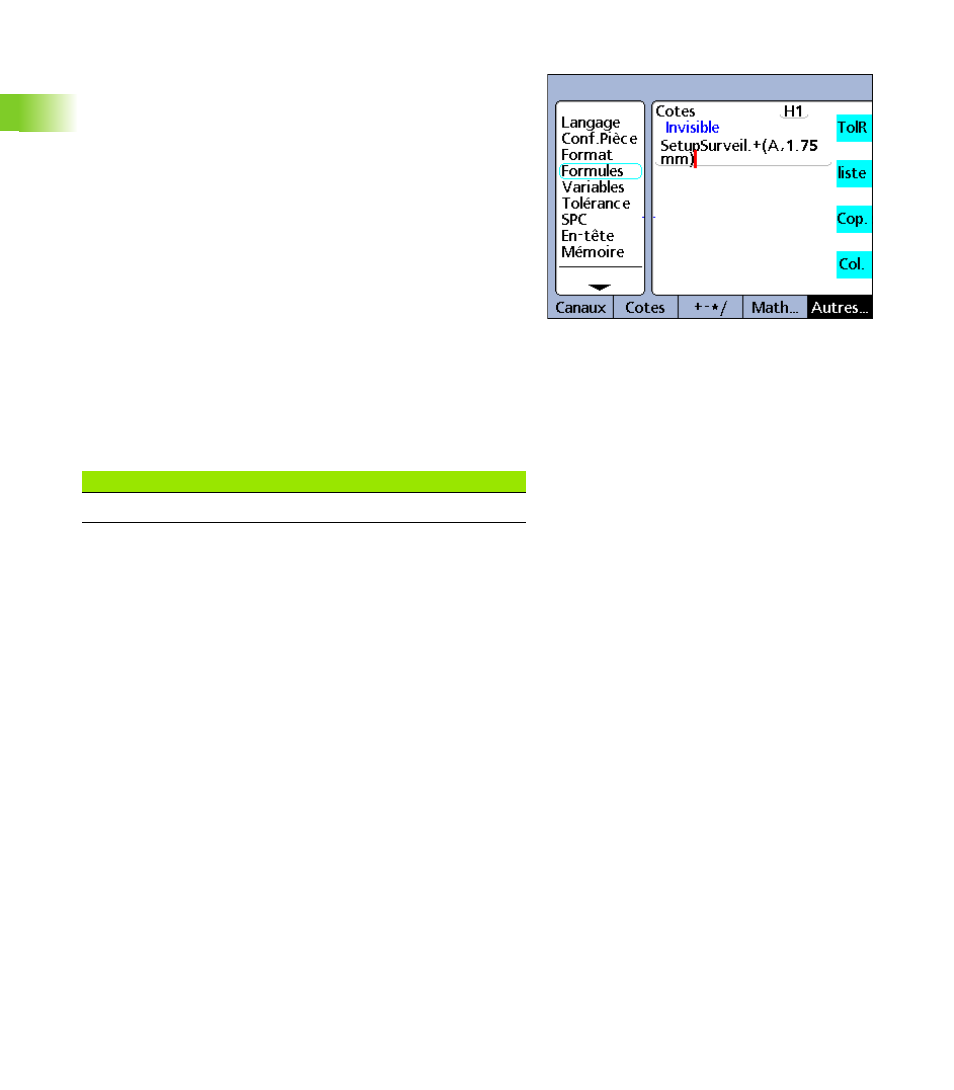

Fonction Setup
Syntaxe de la fonction Setup
Hn = SetupParamètre(cote,valeur)
Exemple:
H1 = SetupSurveil.+(A,1.75mm)
H1 = SetupSurveil.+(B,2.00mm)
H1 = SetupSurveil.+(C,2.25mm)
H1 = SetupSurveil.+(D,2.50mm)
Définit différentes valeurs de paramètres de surveillance haute du
Barre-graphe pour les cotes de A à D.
