ND 2100G GAGE-CHEK 157
2.3 Configur
ation du logiciel
Ecran de config. Palpeur Ext. (en option)
L'écran de config. Palpeur Ext. contient des champs pour spécifier les
paramètres du palpeur pour les fonctions de détection d'arête
optionnelle.
Entrée palpeur
L'option Palpeur Ext. permet l'utilisation d'un palpeur unique ou
double. Le paramétrage est identique pour tous les palpeurs.
Palpeur Ext. Probe Delay
Les délais du palpeur et de rebond peuvent être introduits pour limiter
le temps entre chaque palpage et améliorer l'immunité au bruit.
L'action de ces délais, palpeurs et anti-rebond, est illustrée dans le
diagramme ci-dessous.
Délai palpage
Le champ Probe Delay sert à limiter le temps entre chaque palpage.
Introduire le délai entre chaque palpage valide dans le champ Probe
Delay en millisecondes.
Pour spécifier le délai de palpage:
U Mettre en surbrillance le champ Probe Delay
U Utiliser le pavé numérique pour introduire le délai en milliseconde
U Appuyer sur la touche ENTER
Délai anti-rebond
Les effets de parasites électriques dus à des rebonds de
commutations de contact peuvent être éliminés en spécifiant un délai
anti-rebond en millisecondes. Introduire le délai souhaité dans le
champ Rebond en millisecondes.
Pour spécifier un rebond:
U Mettre en surbrillance le champ Rebond
U Utiliser le pavé numérique pour introduire le délai anti-rebond en
milliseconde
U Appuyer sur la touche ENTER

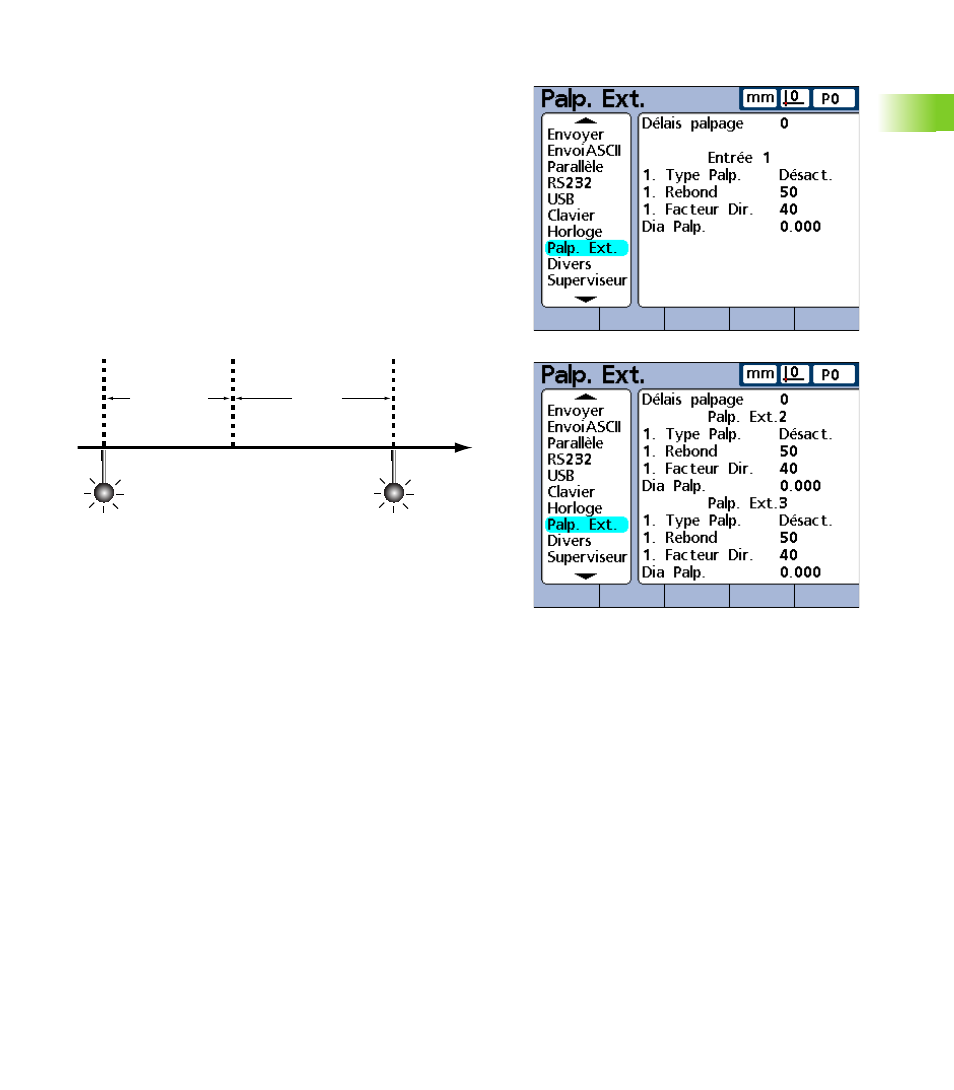

Ecran de config. Palpeur Ext., palpage unique
Ecran de config. Palpeur Ext., palpage double.
Contact
palpage Palpage
reconnu Prêt pour le palpage
suivant
Délai anti-
rebond Délai
palpage
Temps
