68 2 Installation et Spécifications
2.2 Installation du matér
iel
Raccordement à un ordinateur
Les résultats des mesures peuvent être envoyés à un ordinateur via le
port RS-232 (
1 ) en utilisant un câble série non croisé.
Pour raccorder à un ordinateur:
U Vérifier que le ND 2100G et l'ordinateur sont hors tension.
U Raccorder un port COM de l'ordinateur au port série ( 1 ) RS-232 du
ND 2100G en utilisant un câble série droit standard. Assurer vous
que les prises du câble soit serrées, mais ne pas trop serrer les vis.
U Mettre l'ordinateur sous tension, puis le ND 2100G. La configuration
par défaut du ND 2100G pour la communication via la RS-232, port
série (
1 ) est:
U Lancer le logiciel de communication de l'ordinateur destiné au
ND 2100G, et configurer les propriétés du port COM pour l'adapter
à celui du ND 2100G.
Connexion prise casque et imprimante USB
Connexion prise casque
Des alertes audio peuvent être transmises au casque audio dans les
endroits bruyants ou d'écoute difficile, ou dans des endroits calmes
qu'elles pourraient perturber.
La prise jack du haut-parleur ( 1 ) est située sur le côté du ND 2100G.
Pour raccorder le casque audio:
U Vérifier que le ND 2100G est hors tension. Brancher le casque audio
dans la prise jack (
1 ) sur le côté du boîtier.
U Assurez vous que la prise du casque audio soit insérée à fond.
Connexion à l'imprimante USB
Le ND 2100G accepte certaines imprimantes USB. Les modèles
d'imprimantes sont spécifiés par HEIDENHAIN au moment de l'achat,
ou validés plus tard par HEIDENHAIN .
Le port ( 2 ) USB est situé sur le côté du ND 2100G.
Pour raccorder une imprimante USB:
U Vérifier que le ND 2100G et l'imprimante sont hors tension.
Raccorder l'imprimante USB au port USB type A (
2 ) situé sur le côté
du boîtier.
U Assurez vous que la prise du câble USB soit bien insérée à fond.

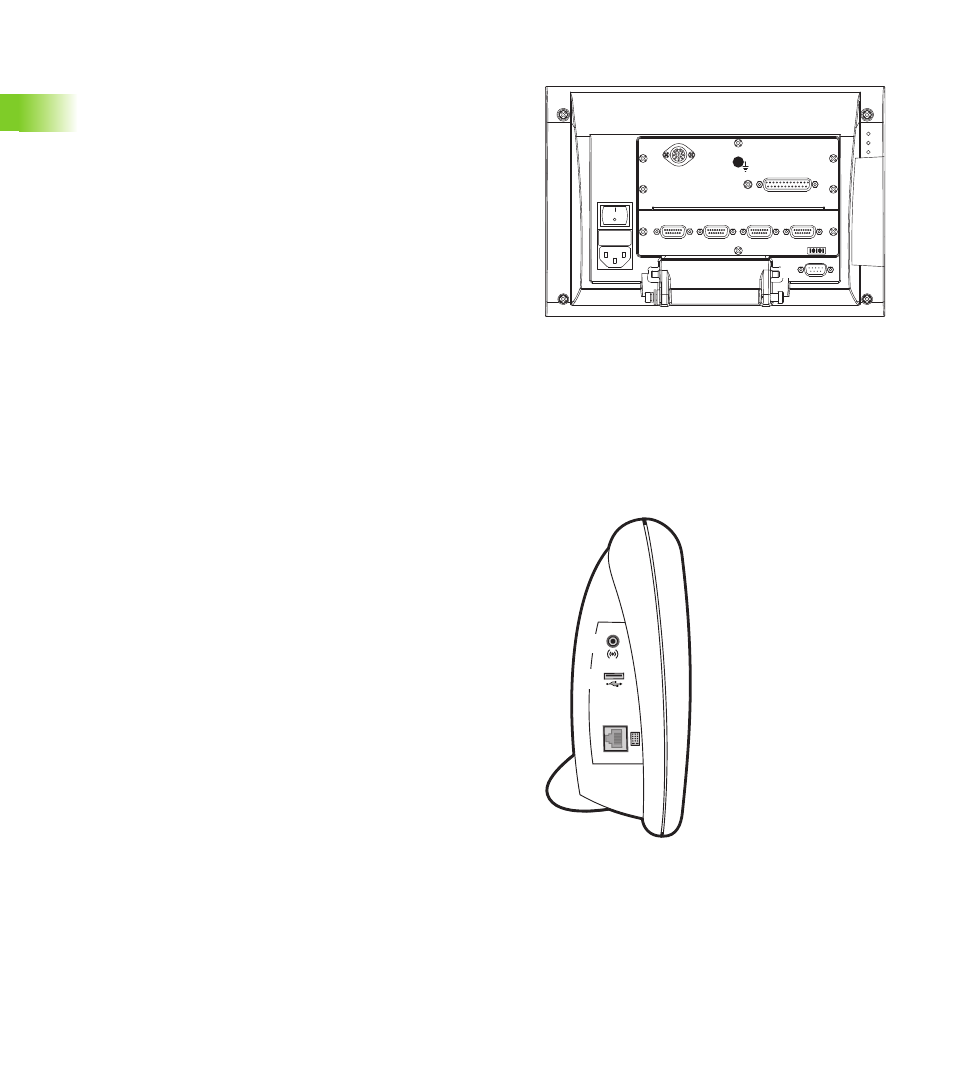

Connecteur RS-232
1
Taux en Bauds 115,200
Longueur du mot 8 bits
Bits de Stop 1 bit
Parité Aucune
Connecteurs prise casque et USB.
1
2
