2 Installation et Spécifications
2.3 Configur
ation du logiciel
Nominale avec tolérances ++
Une valeur nominale est affichée avec toutes les tolérances du coté
positif de la valeur nominale.
Pour introduire une plage de tolérances supérieures à la valeur
nominale (tolérance +):
U
Appuyer sur la soft key +/-(ISO)
U
Introduire les tolérances hautes positives dans les champs Max
BarG+, Tolérance + et Surveillance +
U
Introduire la valeur Nominale
U
Introduire la limite basse de la plage de tol. positive dans le champ
Surveillance -
U
Appuyer sur la softkey +/- pour commuter sur le champ
Surveillance +
U
Répéter la procédure pour les champs Tolérance - et Min BarG - Cela
détermine les limites basses de la plage positive des tolérances.

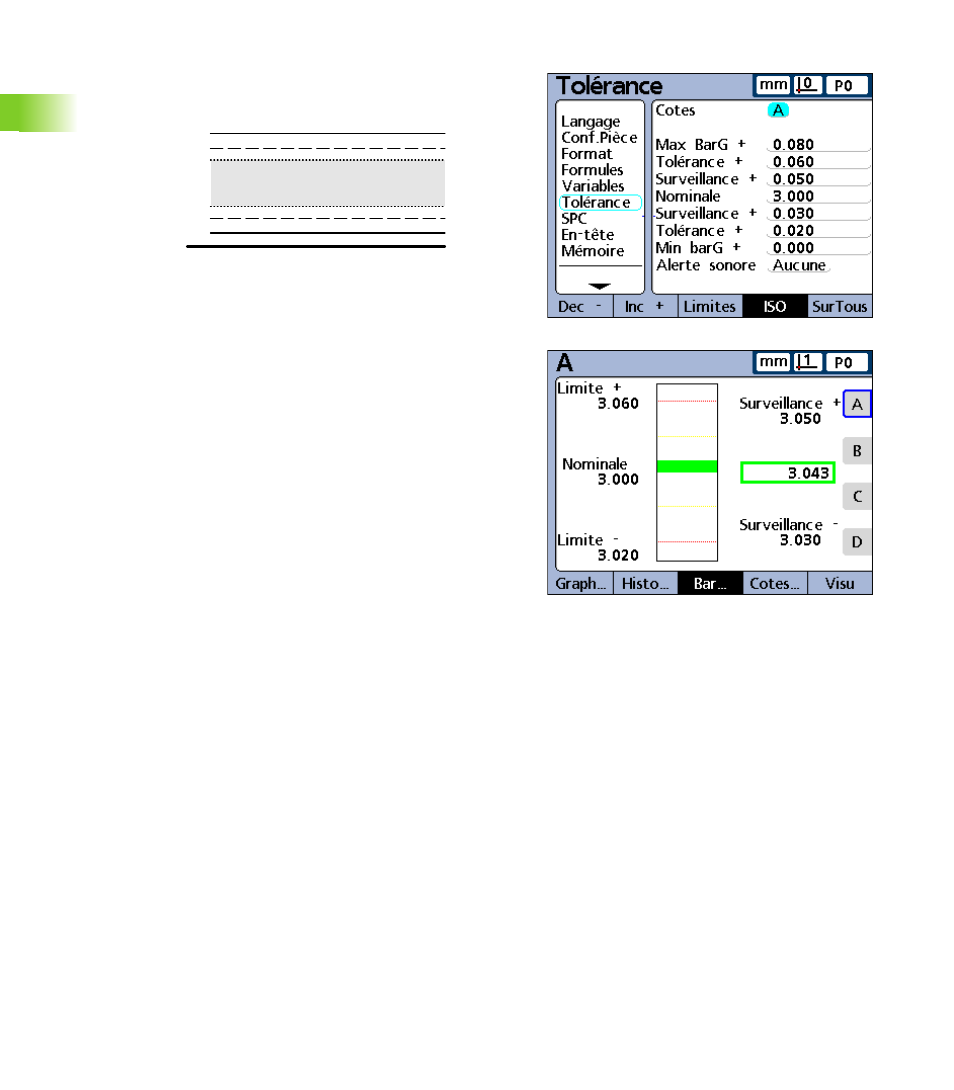

Nominale et tolérances ++ pour la cote A
Barre-graphe avec tolérances ++
3 mm nominal
0.03 Surveillance -
0.02 Tolérance -
0.00 Min BarG -
0.08 Max BarG +
0.06 Tolérance +
0.05 Surveillance +
