ND 2100G GAGE-CHEK 235
2.4 F
o
rm
ules

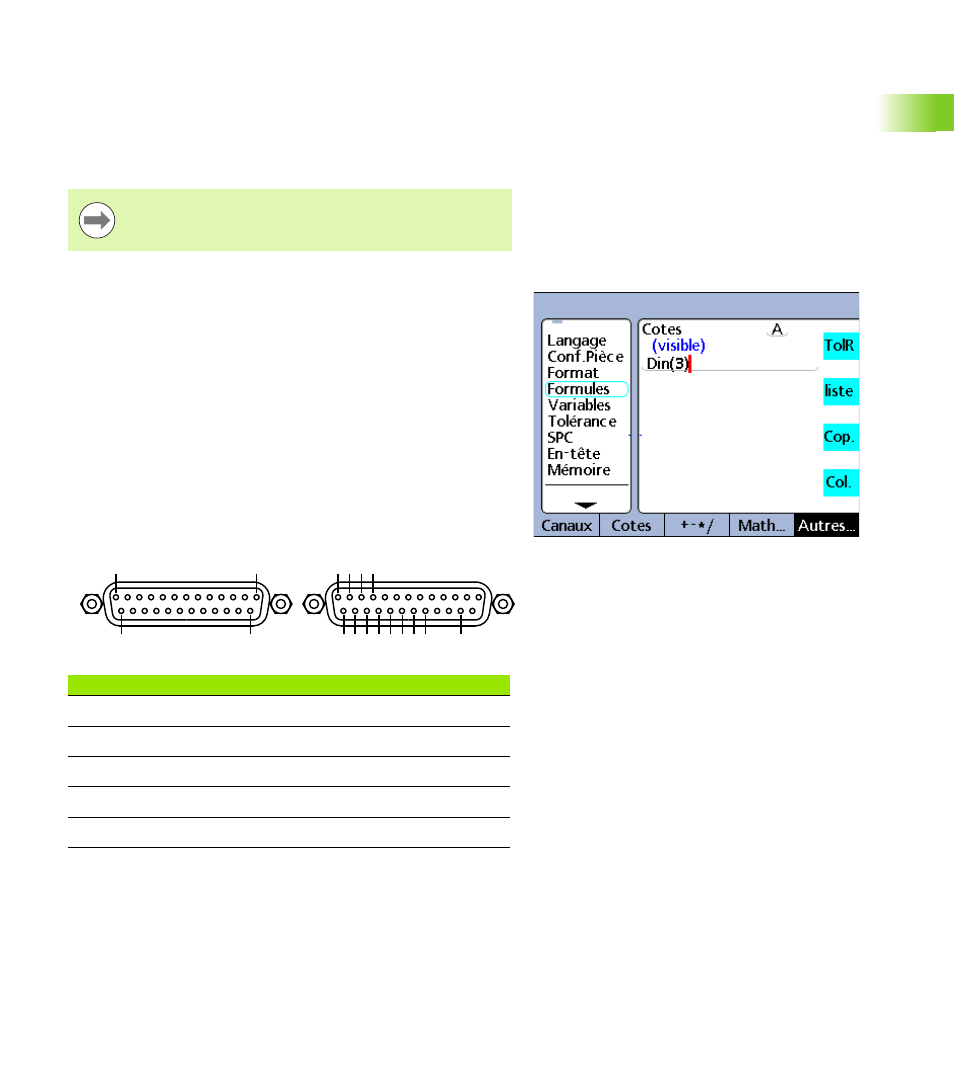

Fonction Din et DinBin
Le port parallèle primaire est configuré comme un port de données
d'utilisation générale entrées/sorties (I/O) et ne supporte pas
d'imprimante parallèle.
Le ND 2100G utilise 5 broches du connecteur du port parallèle comme
les entrées indiquées ci dessous. Les entrées n'acceptent que les
niveaux logiques TTL 5 volt.
Din
Insertion de la fonction Din pour lire le niveau logique d'une entrée
simple du port parallèle ou exploiter les niveaux d'un groupe de
broches du port parallèle. Le niveau logique d'une simple broche peut
être utilisé dans une formule de cote. La valeur décimale d'une valeur
binaire d'un groupe de broches peut également être exploitée.
Pour insérer la fonction Din:
U Appuyer sur la softkey AUTRES...
U Appuyer sur la touche de sélection de cote LISTE
U Mettre en surbrillance Din avec les touches fléchées
U Appuyer sur la touche ENTER
Les broches Din du connecteur du port parallèle sont numérotées de
1 à 5. Les niveaux logiques se réfèrent à la masse sur les broches 18
à 25.
Les caractéristiques électriques du port parallèle sont
décrites dans les spécifications figurant dans ce chapitre.
Fonction Din.
Din Broche parallèle
1 15
2 13
3 12
4 11
5 10
Broche 13 Broche 13
Broche 25 Broche 14
Din 2 3 4 5
Din 1 Masse de référence
