ND 2100G GAGE-CHEK 185
2.4 F
o
rm
ules
Les fonctions des canaux peuvent être assignées à des systèmes de
mesure linéaire, angulaire, des mesures de température ou peuvent
être numériques (sans unité de mesure). Les unités de mesure
peuvent être choisies par le superviseur en utilisant l'écran de config.
Canaux.
Les fonctions de canaux utilisées comme variables dans les formules
peuvent être:
„ directement issues des entrées de canaux
„ ajustées et étalonnées avec la fonction étalonnage ou la correction
d'erreur
„ affichées en unités de mesure linéaire et angulaire ou de
température
Insertion de fonctions de canal dans des formules pour inclure des
valeurs de canal dans des cotes.
Pour insérer un canal dans une formule:
U Appuyer sur la softkey CANAUX
U Appuyer sur la touche de sélection de cotes pour choisir le canal à
insérer
Les valeurs de canaux peuvent être attribuées directement en écrivant
q'une cote est égale à une fonction de canal ou être utilisées dans un
calcul comme indiqué ci-après.:

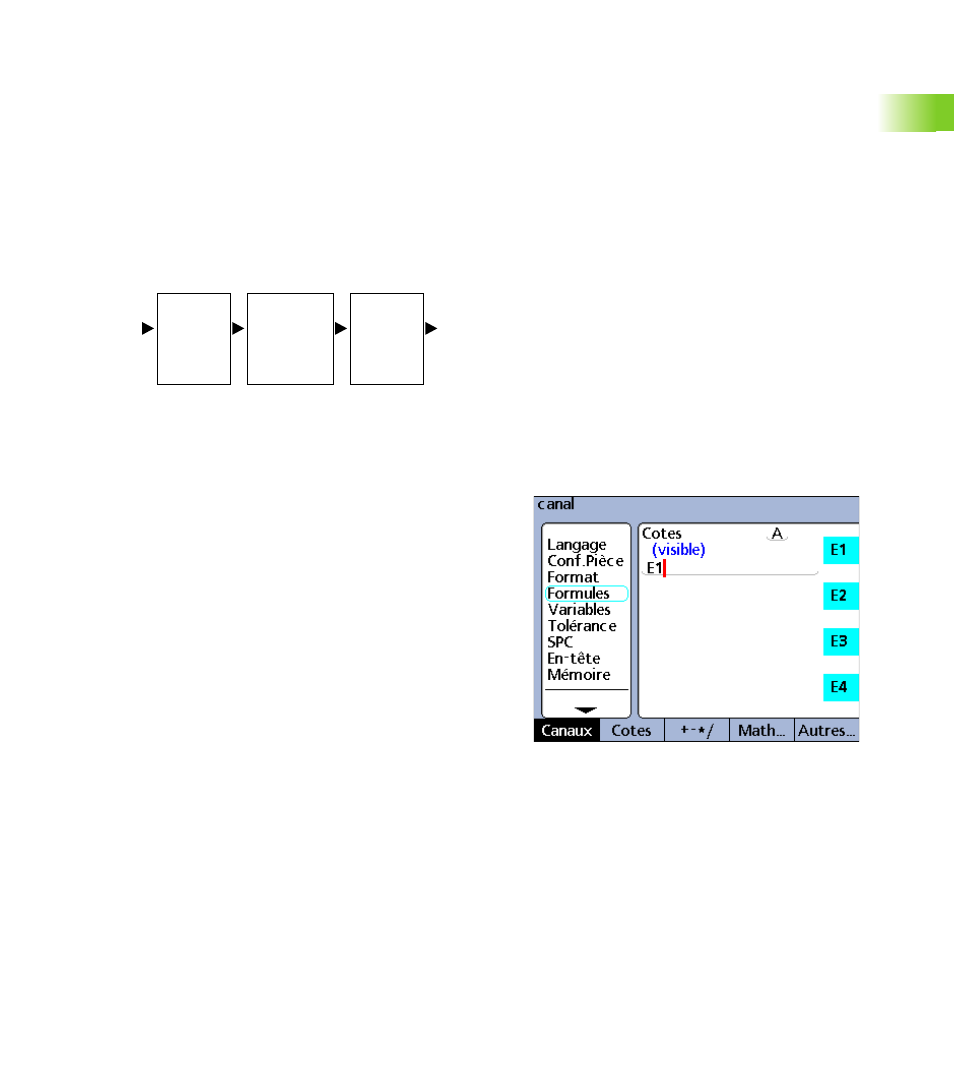

Entrée
de canal Fonc-
tion éta-
lonnage Correc-
tion
d'erreur
(SLEC,
LEC) Unités
de
mesure Fonc-
tions de
canaux
Les entrées de canaux sont attribuées avant de devenir des
fonctions de canaux utilisées dans les formules.
Attribution directe de fonction de canal
Exemple 1: Attribution directe.
A=E1
Exemple 2: Utilisation dans un calcul.
A = (Pi*(C1exp2))/4
ou:
A = Aire
E1 = Diamètre du cercle
