112 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Interface encodeur EnDat 2.2
Lorsque des encodeurs EnDat 2.2 sont connectés aux entrées de
canaux, les informations, diagnostics et les messages sont
accessibles au moyen de l'écran d'installation Canaux.

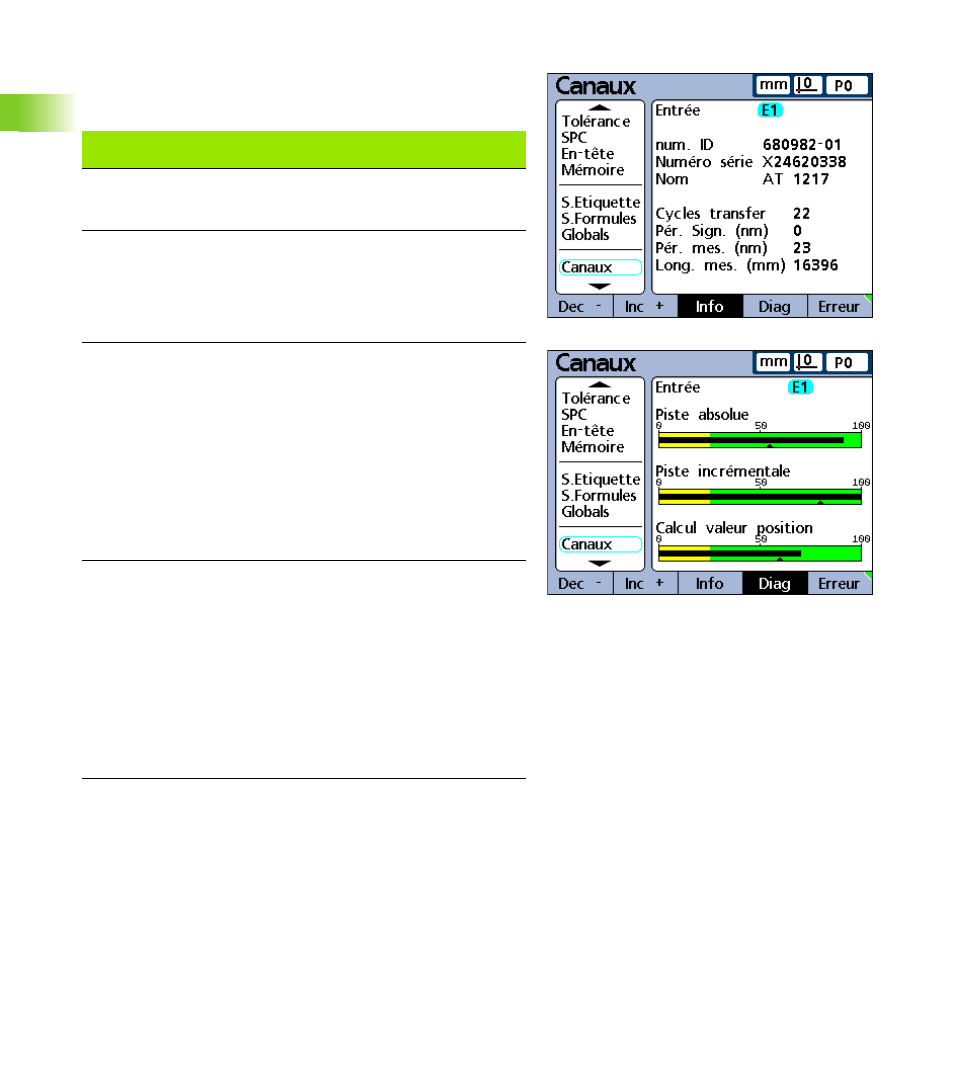

Ecran Info EnDat.
Ecran Diagnostics EnDat.
Information
EnDat
Description
Info Affiche le numéro ID, le numéro de série, le nom,
les cycles transfert, la période du signal, la période
de mesure, la longueur de mesure.
Diag Affiche les réserves de fonction de l'encodeur:
„ Piste absolue
„ Piste incrémentale
„ Calcul valeur position
Erreur Affiche les erreurs possibles pour ce type
d'encodeur connecté, et les signale lorsqu'elles se
produisent.
Suite à une erreur, un carré coloré indique l'état:
„ Gris indique que l'erreur ne s'est pas produite
sur l'encodeur connecté
„ Vert indique que l'erreur peut se produire sur
l'encodeur connecté, et qu'aucune erreur ne
s'est produite
„ Rouge indique qu'une erreur s'est produite
Alert. Signale les alertes qui peuvent être générées par
l'encodeur connecté, et contrôle si une alerte
quelconque s'est produite.
Suite à une alerte, un carré coloré indique l'état:
„ Gris indique que l'alerte n'a pas été générée par
l'encodeur connecté
„ Vert indique que l'alerte peut être générée par
l'encodeur connecté, et qu'aucune alerte n'a
été générée
„ Rouge indique qu'une alerte a été générée
