150 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Cotes...
La fonction Data... sélectionne l'affichage du tableau des
enregistrements mémorisés
DMS/DD
Bascule entre l'affichage des degrés/minutes/secondes et degrés
décimaux pour les mesures angulaires.
Dout
Définit l'état logique de l'une des 12 broches de sortie parallèle pour:
Lorsque la fonction Dout est sélectionnée, des écrans additionnels
sont fournis pour les affectations de broches et des niveaux logiques.
DRO
La fonction DRO sélectionne l'affichage Visu des valeurs courantes.
Etat Description
Off 0 logique (0 volts)
On 1 logique (5 volts)
Bascule Change d'un niveau logique à un autre à une broche
spécifique.

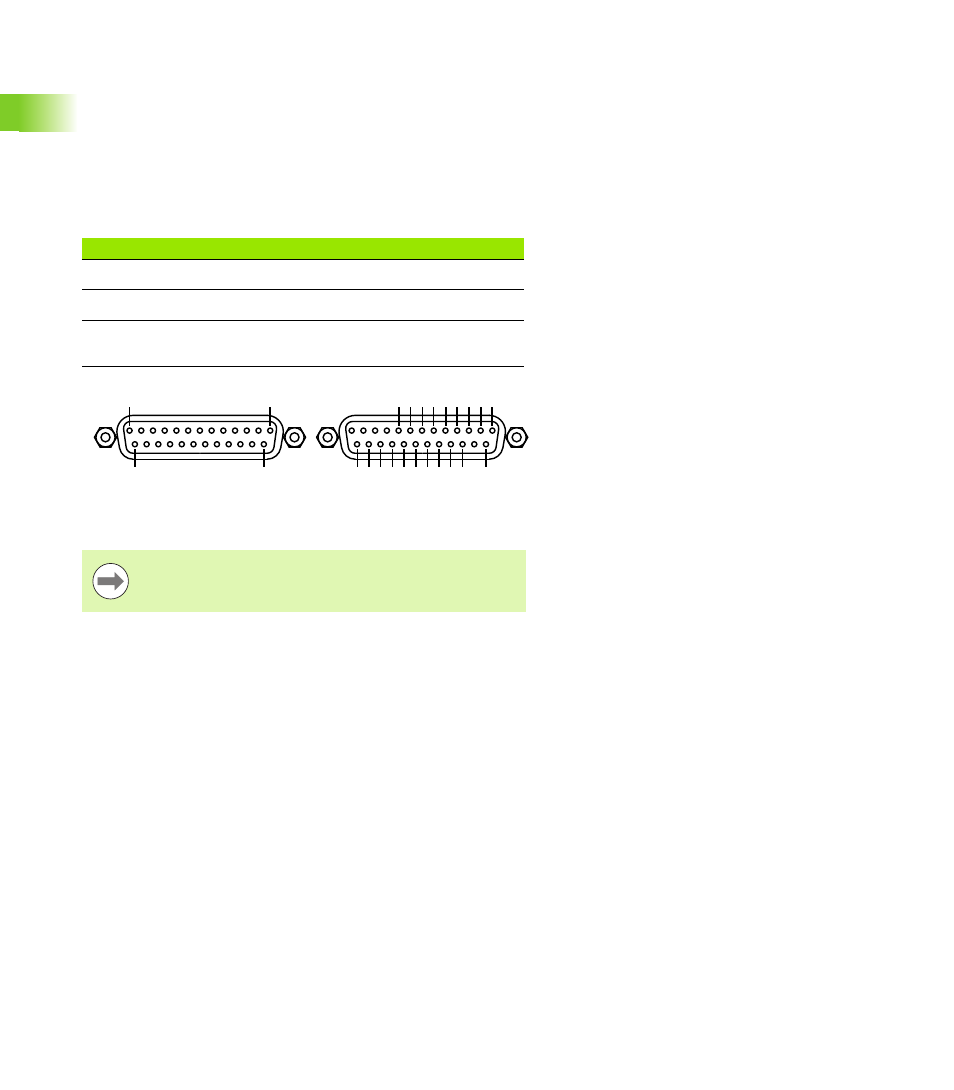

Le zéro logique est câblé de la broche 18 à 25
Pin 13 Pin 1
Pin 25 Pin 14
Dout 8 7 6 5 4 3 2 1 9
Terre de référence 12 11 10 Dout
