ND 2100G Introduction
ND 2100G Touches de façade

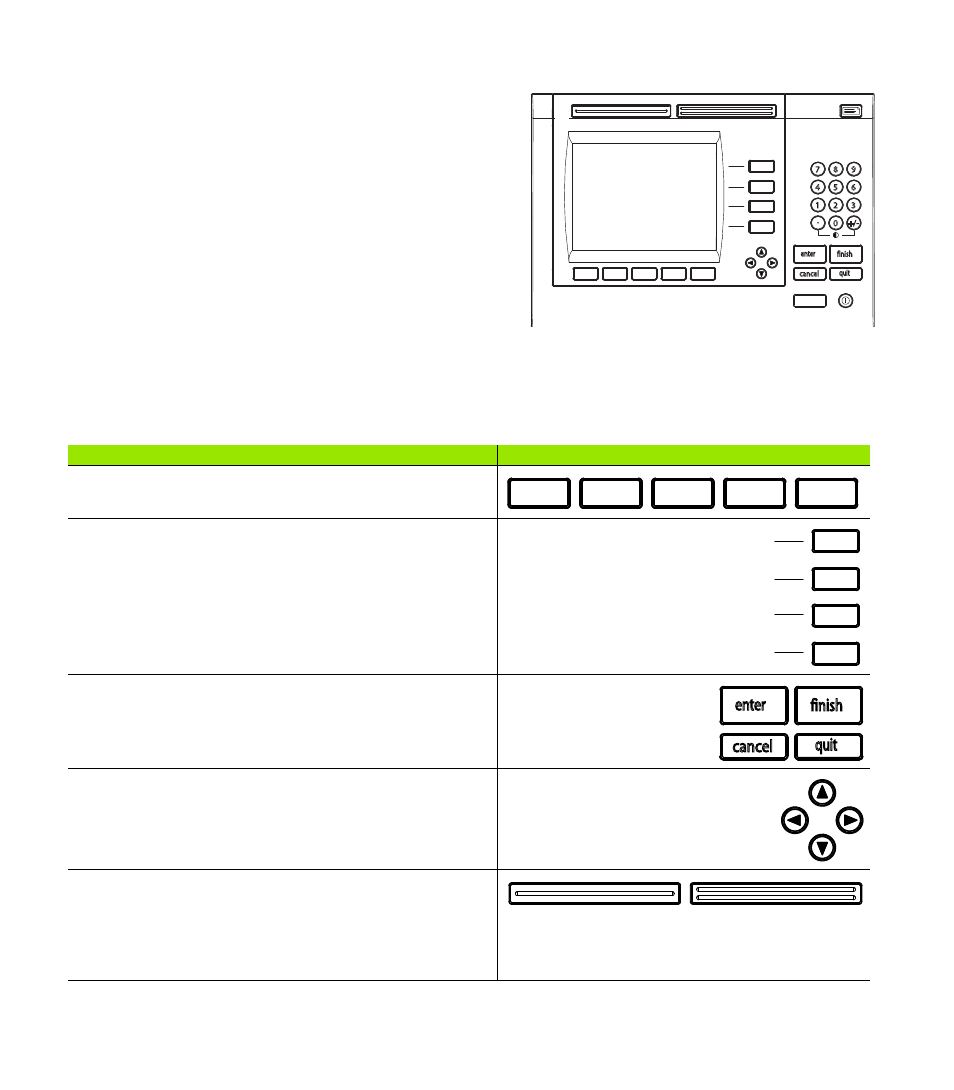

Les touches de la face avant servent à démarrer des mesures de
pièce, appliquer des tolérances, envoyer des rapports de mesure et
configurer des paramètres optionnels.
quit cancel
enter finish
+/- 0
4
1
7
5 6
2 3
8 9
1 1
2
3
4
5
7 8
9
6
1 Ecran LCD
2 Softkeys
3 Touches de sélection de cote
4 Touches Commande
5 Touches fléchées du curseur
6 Clavier numérique
7 Touches Atout
8 Touche Envoi
9 Touche Ecran on/off
Fonctions des touches Touches de la face avant
Softkeys: leurs fonctions changent selon l'affichage dans
l'écran LCD.
Touches de sélection de cote: Une des six fonctions
programmables peut être affectée aux touches de sélection de
cotes utilisées dans l'écran DRO. Lorsque des graphes, des
histogrammes ou des données sont affichés dans l'écran, les
touches de sélection de cote sont utilisées pour afficher des
valeurs de cotes uniques ou un groupe de cotes.
Touches de commande: contrôle les processus de mesures et
de saisies des données.
Touches fléchées du curseur: utilisées pour naviguer dans les
listes, les menus et les champs des écrans de configuration.
Touches Atout: deux touches Atout peuvent être programmées
pour des fonctions fréquentes. Une localisation facile de ces
touches par le toucher est assurée sans regarder. La
programmation des touches Atout est expliquée ultérieurement
dans la partie Clavier du chapitre 2: installation, configuration et
spécifications.
