120 2 Installation et Spécifications
2.3 Configur
ation du logiciel
SLEC (Correction d'erreur linéaire segmentée)
SLEC compense des erreurs non linéaires en appliquant des
coefficients de correction uniquement sur les segments qui les
exigent. Les coefficients de correction SLEC sont introduits dans
l'écran de config. SLEC du ND 2100G en utilisant les données fournies
par l'utilisateur. Les valeurs de configuration SLEC à introduire par
l'utilisateur sont les valeurs nominales et mesurées d'un étalon, ou de
plusieurs étalons sur toute la plage de mesure.

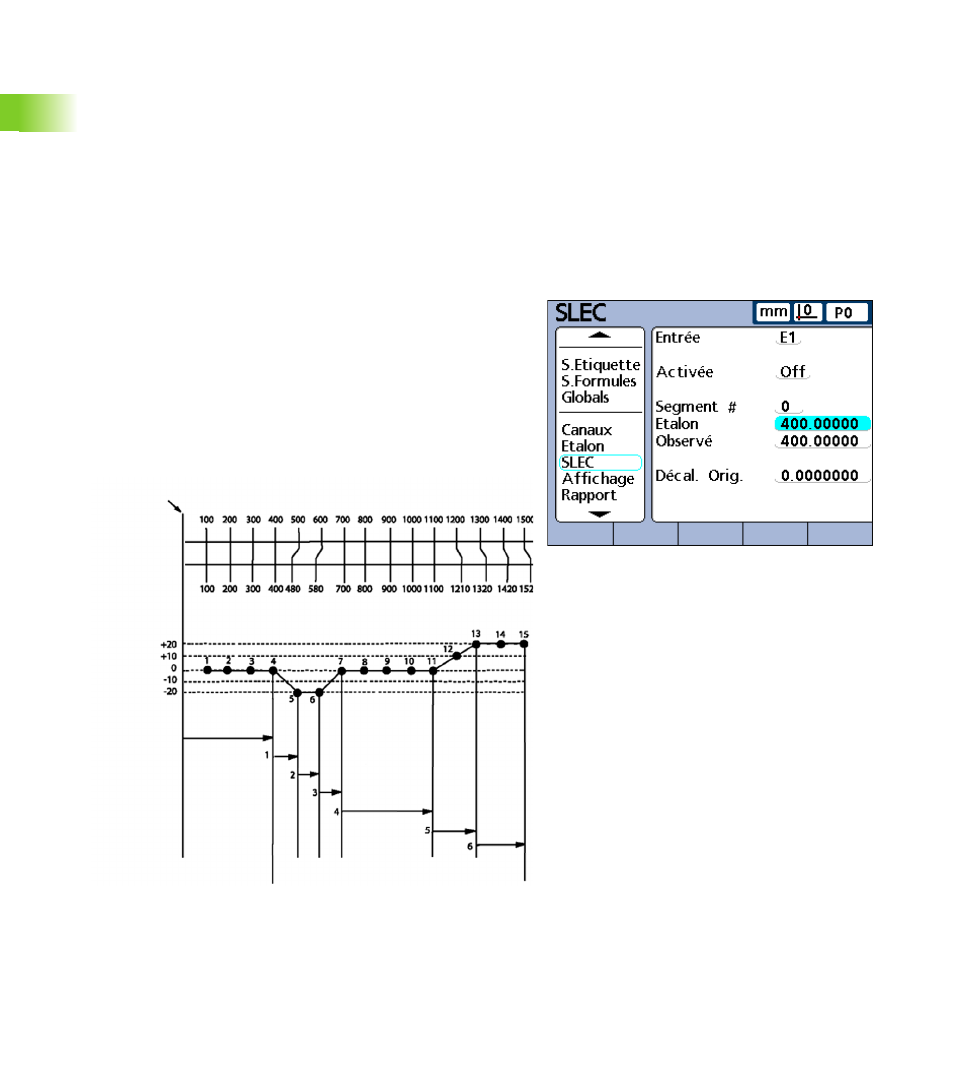

La procédure divise la plage d'entrée de canal en un nombre de
segments (jusquà 60) définis par l'utilisateur. Le diagramme sur la
page suivante montre des valeurs nominales (Etalon) comparées à des
valeurs mesurées (Observé). La différence entre les valeurs Etalon et
Observé est affichée dans un graphe. Des segments sont définis par
des droites sur le graphe, en commençant par le segment zéro.
Les valeurs Etalon et Observé aux extrémités de chaque segment
sont à introduire dans les champs des segments de l'écran de config.
SLEC. Par exemple, les valeurs Etalon et Observé à l'extrémité du
segment 0 sur le diagramme sont 400 et 400, et sont introduites dans
le segment 0.
Lorsque la procédure est terminée et que les données ont été
introduites, les coefficients de correction sont calculés en fonction des
valeurs Etalon et Observé aux extrémités de chaque segment.
1
2
1 Numéros du segment
2 Données
Nominal (Etalon)
Mesuré (Observé)
Machine 0,0
(Référence)
Déviation
Segment 0 Segment 6
Segment 0
Segment 1
Segment 2
Segment 3
Segment 4
Segment 5
Segment 6
