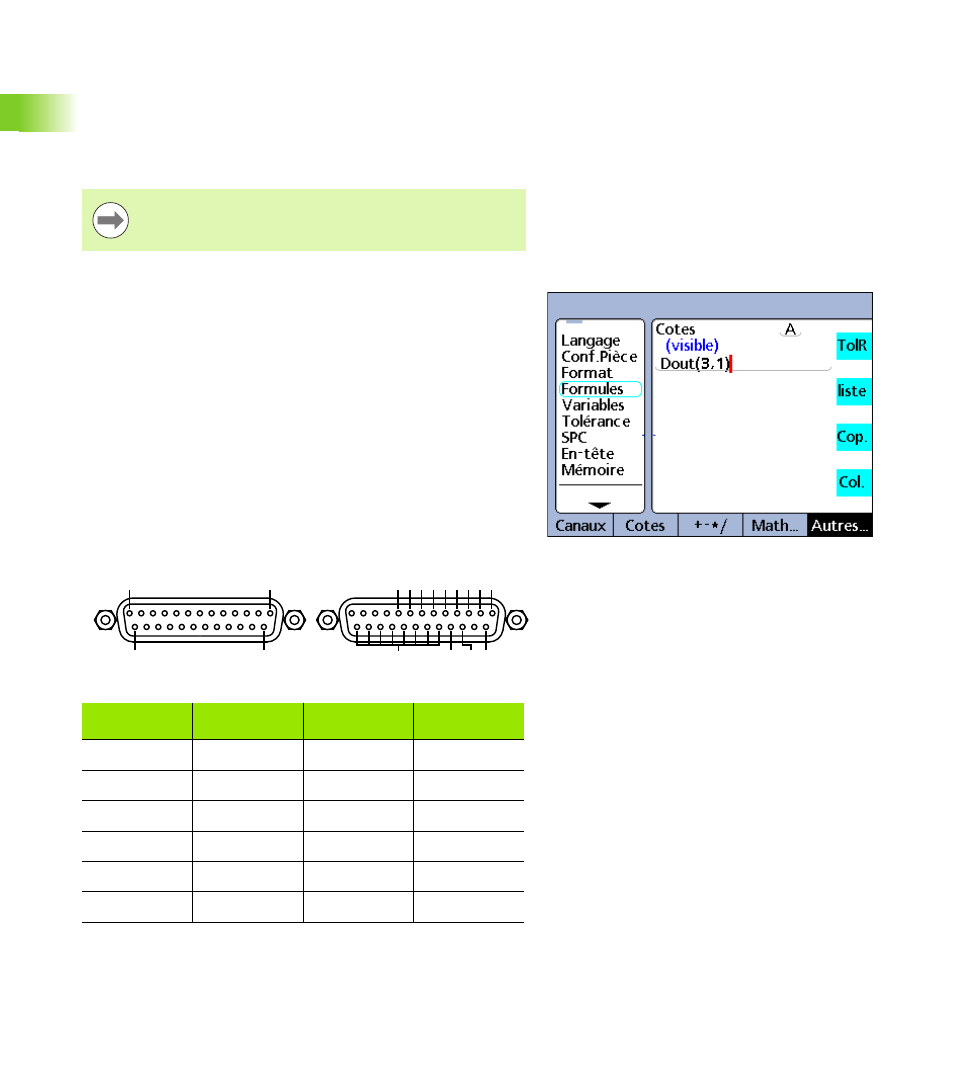

Fonction Dout et DoutBin
Le port parallèle primaire est configuré comme un port de données
d'utilisation générale entrées/sorties (I/O) et ne supporte pas
d'imprimante parallèle.
Le ND 2100G utilise 12 broches du connecteur du port parallèle
comme les sorties indiquées ci-dessous. Les sorties sont aux niveaux
logiques TTL 5 volt.
Dout
L'insertion d'une fonction Dout initialise un niveau logique 0 ou 1 à une
broche de sortie du port parallèle ou à un groupe de broches. Les
niveaux logiques se réfèrent à la masse, de la broche 18 à 25. Le
niveau logique n'est initialisé qu'aux broches spécifiées, pas aux
autres. Si un délai est spécifié, le niveau logique est initialisé pour la
durée spécifiée, puis la broche de la sortie concernée change au
niveau logique inverse.
Pour insérer la fonction Dout:
U Appuyer sur la softkey AUTRES...
U Appuyer sur la touche de sélection de cote LISTE
U Mettre en surbrillance Dout avec les touches fléchées
U Appuyer sur la touche ENTER
Les broches Dout du connecteur du port parallèle sont numérotées de
1 à 12.
Les caractéristiques électriques du port parallèle sont
décrites dans les spécifications voir page 277
Fonction Dout
Dout Broche
parallèle Dout Broche
parallèle
1 2 7 8
2 3 8 9
3 4 9 1
4 5 10 14
5 6 11 16
6 7 12 17
Broche 13 Broche 1
Broche 25 Broche 14
Dout 8 7 6 5 4 3 2 1
Masse de
référence 12 11 10
Dout
