86 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Ecran Tolérance de Setup
L'écran Tolérances de Setup contient des champs pour spécifier des
valeurs nominales, des surveillances hautes/basses, des limites
hautes/basses et des niveaux de barre-graphe minimum/maximum
pour chaque cote. Une alerte sonore peut se déclencher en cas de
dépassement des surveillances, limites, ou les deux.
Les plages de tolérances sont indiquées numériquement par des
bandes en couleurs sur les écrans barre-graphe et cadran.
Par défaut, les barres dans les barre-graphes et les cadrans sont en
vert pour Tol. Acceptée, en jaune pour Surveillance et en rouge pour
Hors Limites.
Les niveaux Tol. Acceptée, Surveillances et Hors Limites sont
indiqués dans le barre-graphe à droite et expliqués dans le tableau ci-
dessous:
Pour introduire une cote de tolérancement:
U Mettre en surbrillance le champ d'une cote
U Appuyer sur la softkey DEC ou INC pour sélectionner la cote
souhaitée

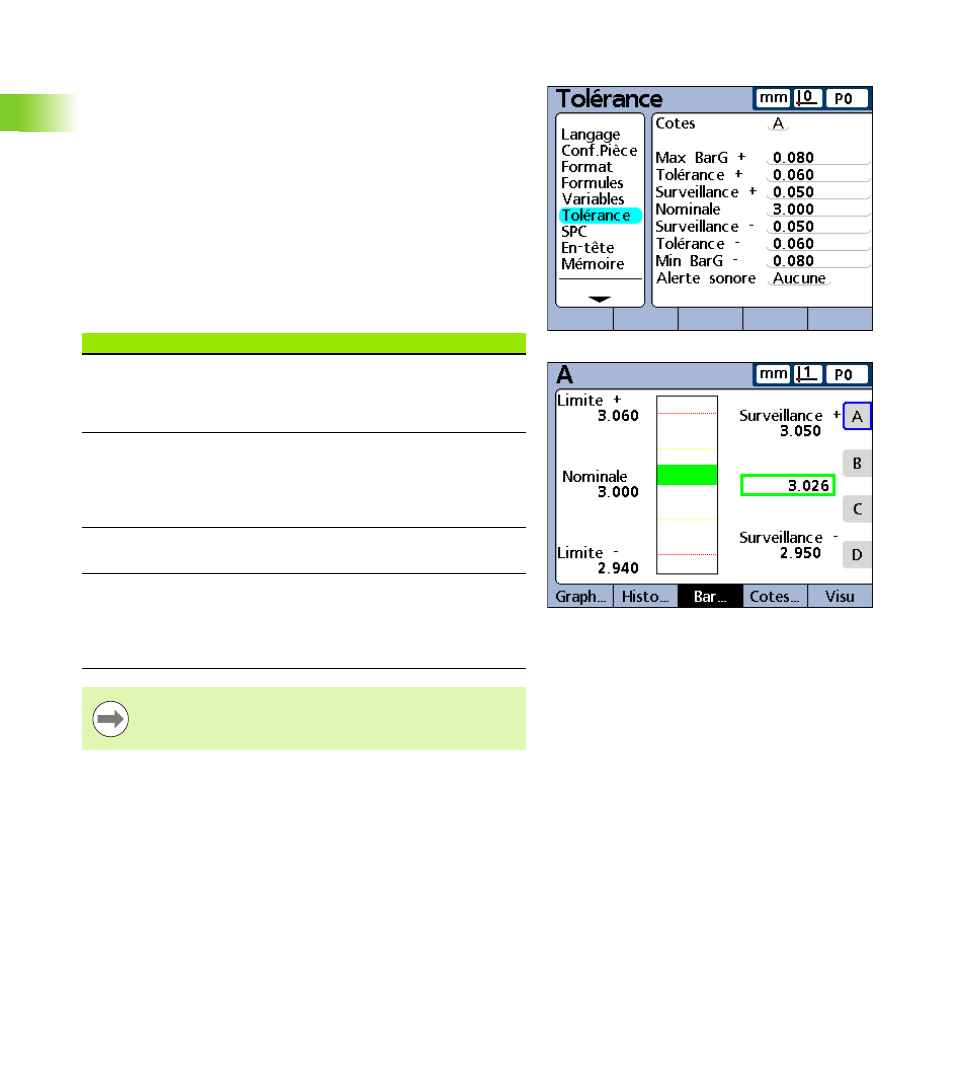

Ecran Tolérance de Setup.
Tolérances Barre-graphe.
Tolérance Description
Acceptée Au dessous la surveillance basse, et au dessus la
surveillance haute. Les valeurs Acceptées sont à
l'intérieur de la plage des valeurs acceptables
spécifiées.
Surveillance En dehors des valeurs Acceptées, mais pas ou au
delà des limites acceptables spécifiées.
Surveillances indiquent la nécessité d'évaluer le
procédé afin de prévenir un ensemble de futures
pièces refusées ou rebutées.
Refusé En dehors de la plage des limites acceptables
spécifiées
Max/Min Valeurs les plus élevées et les plus basses du
graphique. Ces valeurs déterminent la plage des
valeurs tracées sur le graphe. Cette plage peut
être plus grande que la plage des limites
acceptables.
Les couleurs associées à Acceptée, Surveillance et Hors
Limites sont modifiables dans l'écran Affichage du Setup
voir page 126.
