114 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Ecran de config. Etalon
L'écran de config. Etalon contient des champs pour configurer et
étalonner les encodeurs et les palpeurs inductifs.
Indiquer le nombre de points d'étalonnage
L'étalonnage des encodeurs et des palpeurs inductifs est réalisé avec
la fonction Etalon voir page 43. L'étalonnage se base soit sur un seul
point ou sur la moyenne de 10 points max. La moyenne de plusieurs
points est utile lorsque l'étalonnage se fait en présence de vibrations,
de surfaces irrégulières ou de parasites.
Pour indiquer le nombre de points requis:
U Mettre en surbrillance le champ Pts requis Etal.
U Utiliser le pavé numérique pour introduire le nombre de points
requis, de 1 à 10
U Appuyer sur la touche ENTER
Sélectionner le type de calibration
Etalonnages des entrées, Min-Max ou moyenne.
L'étalonnage Min-Max utilise des points à l'extrémité basse et haute
de la plage de mesure pour définir la résolution d'entrée de canal. Les
palpeurs inductifs LVDT, demi-pont et les entrées avec des
résolutions de mesure initialement indéfinies requièrent un
étalonnage Min-Max.
L'étalonnage Moyenne est utilisé pour préselectionner un canal
d'entrée qui est étalonné ou qui dispose d'une résolution définie à une
valeur spécifique. Les encodeurs ou autres systèmes de mesure
d'entrée avec des résolutions définies peuvent être présélectionnés à
n'importe quel état par l'utilisateur qui souhaite utiliser le type
d'étalonnage Moyenne.
Après l'étalonnage Min-Max, la valeur d'entrée du palpeur inductif
peut être préselectionnée en utilisant le type d'étalonnage Moyenne.
La procédure d'étalonnage de l'entrée de canal est expliquée en détail
dans le chapitre 1: opération. Voir "Etalonnage des canaux en utilisant
la fonction Etalon." à la page 43.

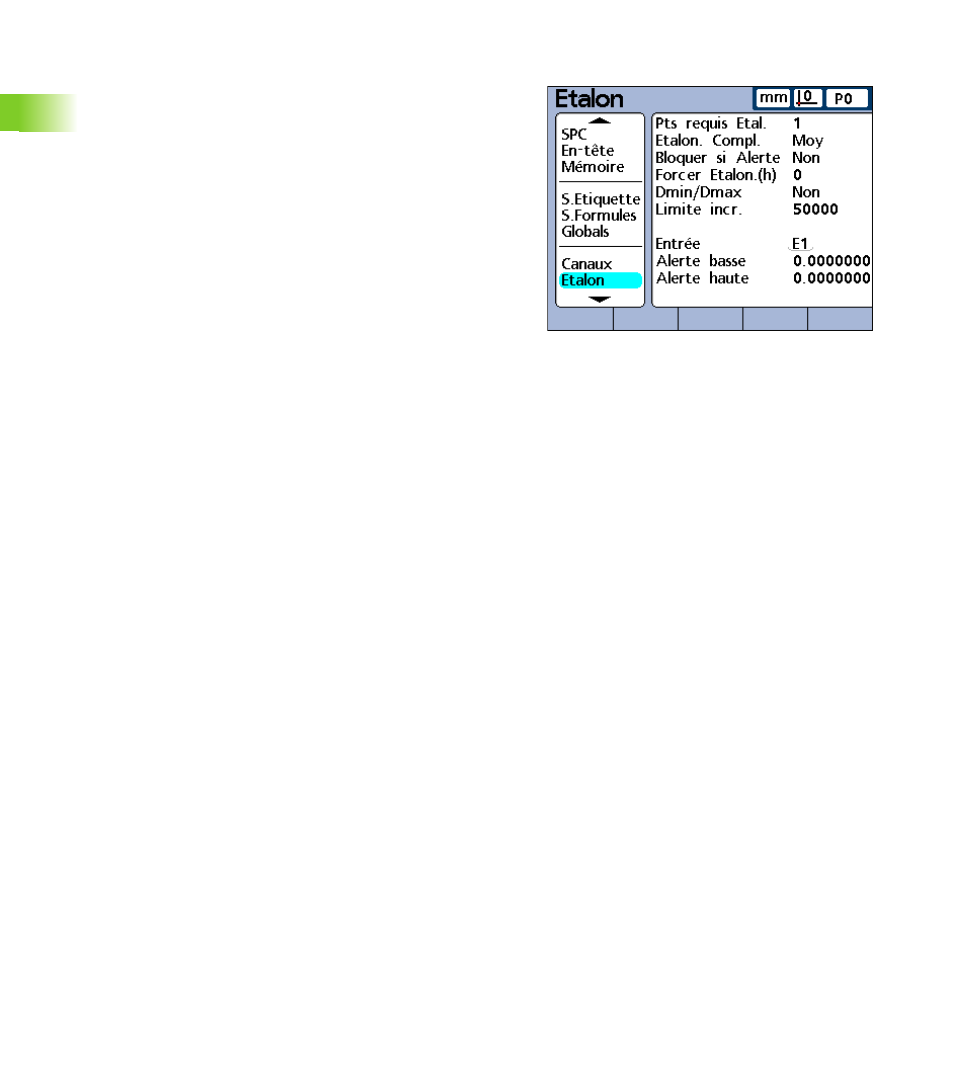

Ecran de config. Etalon.
