ND 2100G GAGE-CHEK 67
2.2 Installation du matér
iel
Connecteurs des entrées de canaux
Les systèmes des entrées de canaux sont à connecter aux
connecteurs de l'interface standard ou au port RS-232 à l'arrière du
ND 2100G. De nombreuses interfaces sont disponibles dans le
ND 2100G pour s'adapter à une grande variété d'encodeurs et de
palpeurs inductifs. Le nombre et le type de connecteurs d'entrées de
canaux varie en fonction de l'application. Quatre connecteurs
d'interfaces standard figurent ici en exemple.
Connecter fermement les systèmes de mesure sur leurs prises. Un
numéro de canal figure à coté de chaque connecteur.
Les systèmes d'entrées de canaux doivent être configurés avec
l'écran Canaux du Setup. Voir "Ecran Canaux de Setup" à la page 101
Les systèmes peuvent être configurés pour gérer une combinaison de
canaux simple-entrée et des canaux multiplexés RS-232 en réseau.
L'appareil peut être configuré de la façon suivante:
„ 1, 4 ou 8 canaux simple-entrée
„ Jusqu'à 16 canaux d'entrée multiplexés RS 232
„ Une combinaison de canaux simple-entrée et de canaux d'entrée
multiplexés RS-232 pour un total de 16 canaux max.
Pour raccorder les câbles des entrées de canaux:
U Vérifier que le ND 2100G est hors tension.
U Connecter fermement les systèmes de mesure à leurs prises. Si les
connecteurs sont équipés de vis, ne pas les serrer trop fort.

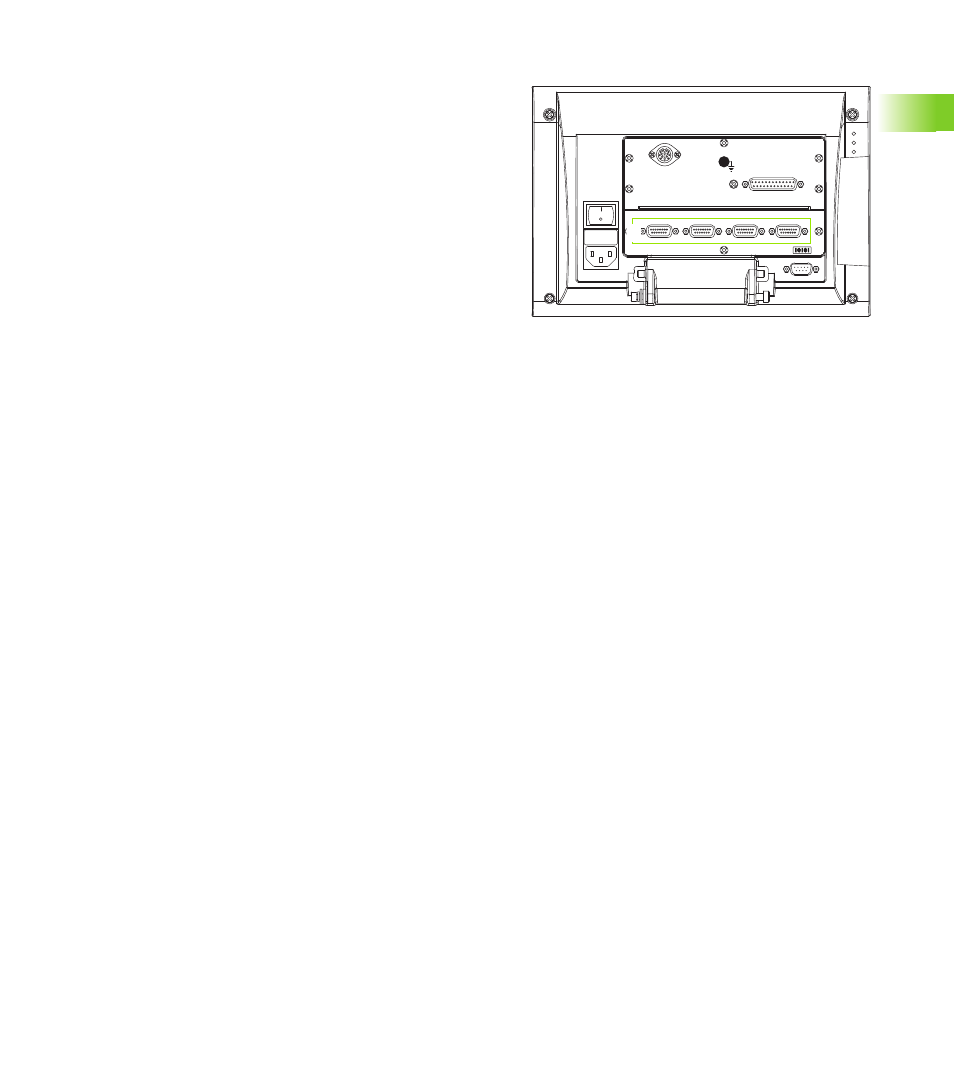

Connecteurs des entrées de canaux.
1
1 Connecteurs des entrées de canaux.
