276 2 Installation et Spécifications
2.4 F
o
rm
ules
Un évènement de la fonction seuil peut être produit pour introduire
automatiquement la valeur mémorisée dans la base de données du
ND 2100G lorsqu'une arête est détectée en activant seuil auto dans
une formule.
Exemple:

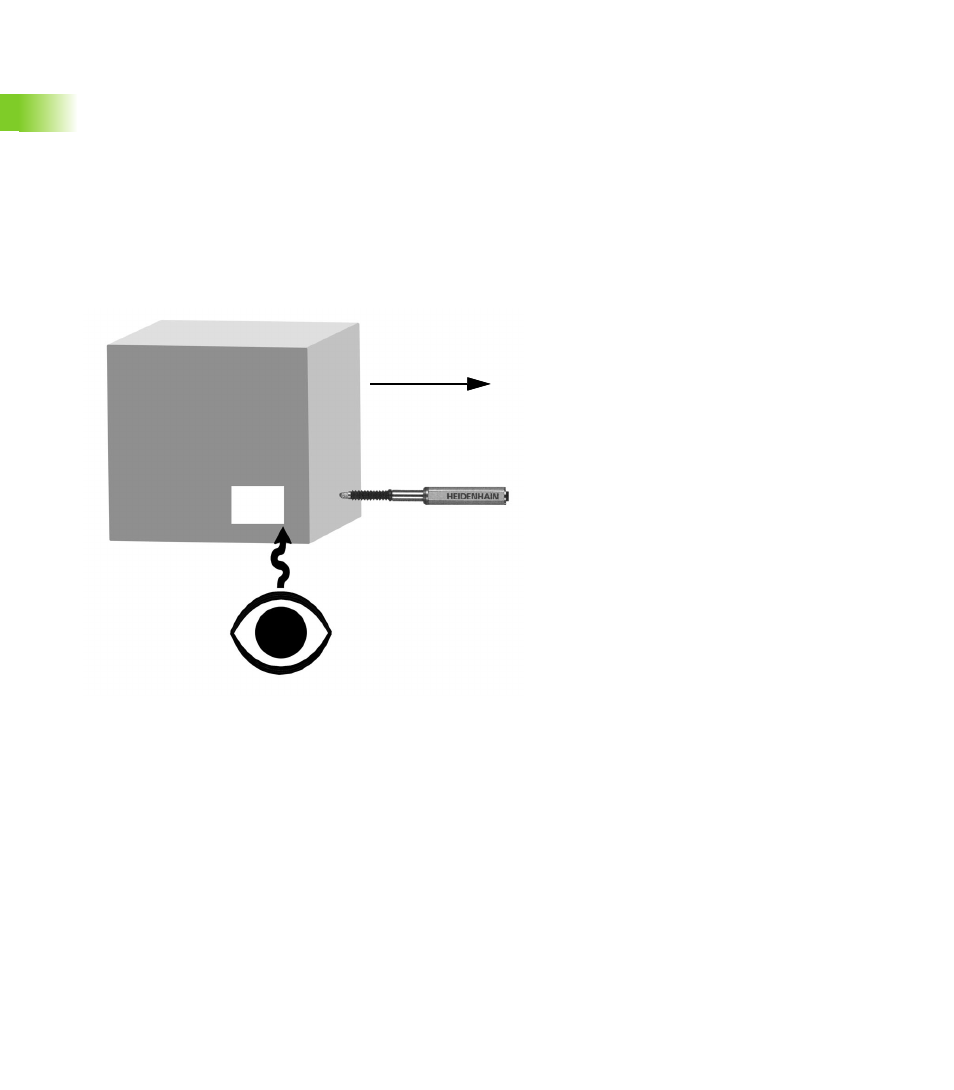

La position horizontale d'une étiquette sur une boite est mesurée
en mémorisant la valeur de E1 lorsque l'arête de l'étiquette est
reconnue par un capteur photo-électrique connectée à la ligne
d'arête #2. Lorsque l'arête de l'étiquette est détectée, la cote A est
introduite automatiquement dans la base de données du ND 2100G
lors d'un évènement seuil auto.
A = XLatch(E1,2,1)
E1
Eti-
quette
Capteur photo-
électrique
Déplacement de la
boite
