Softkeys Vue pour lots multiples
En appuyant sur la softkey VUE..., les labels des softkeys changent et
affichent les cinq options d'affichage pour les lots multiples. x, r, Bar,
Cotes et Visu.
Graphes x pour lots multiples
Pour des lots SPC supérieurs à 1, l'écran x s'affiche à la place de
l'écran graphe décrit précédemment. Le graphe x affiche la moyenne
des mesures (x) de chaque lot jusqu'à 16 cotes.
Appuyez sur la softkey x... pour changer le nombre de courbes à
afficher dans l'écran. Appuyer sur une touche de cote pour afficher un
graphe unique.
Utiliser le curseur fléché pour faire défiler les graphes lorsque les
données dépassent la capacité d'affichage de l'écran.
Les lots individuels sont sélectionnés au moyen de la ligne verticale du
graphe. Déplacez la ligne verticale à droite ou à gauche au moyen des
touches fléchées du curseur. La date et l'heure de mémorisation des
lots sélectionnés sont affichées dans le coin supérieur gauche de
l'écran. Le numéro ID du lot et la valeur de la cote sont également
affichés dans le coin supérieur gauche. Dans le mode graphe unique
figurent également les limites de contrôles.
Softkeys VUE pour lots multiples
Softkeys Vue Fonction
x... Affiche la moyenne des mesures (x) de
chaque lot jusqu'à 16 cotes
r... Affiche l'étendue des mesures (r) de chaque
lot jusqu'à 16 cotes
BAR... Affiche un bargraphe
COTES... Affiche les cotes
VISU... Affiche l'écran VISU

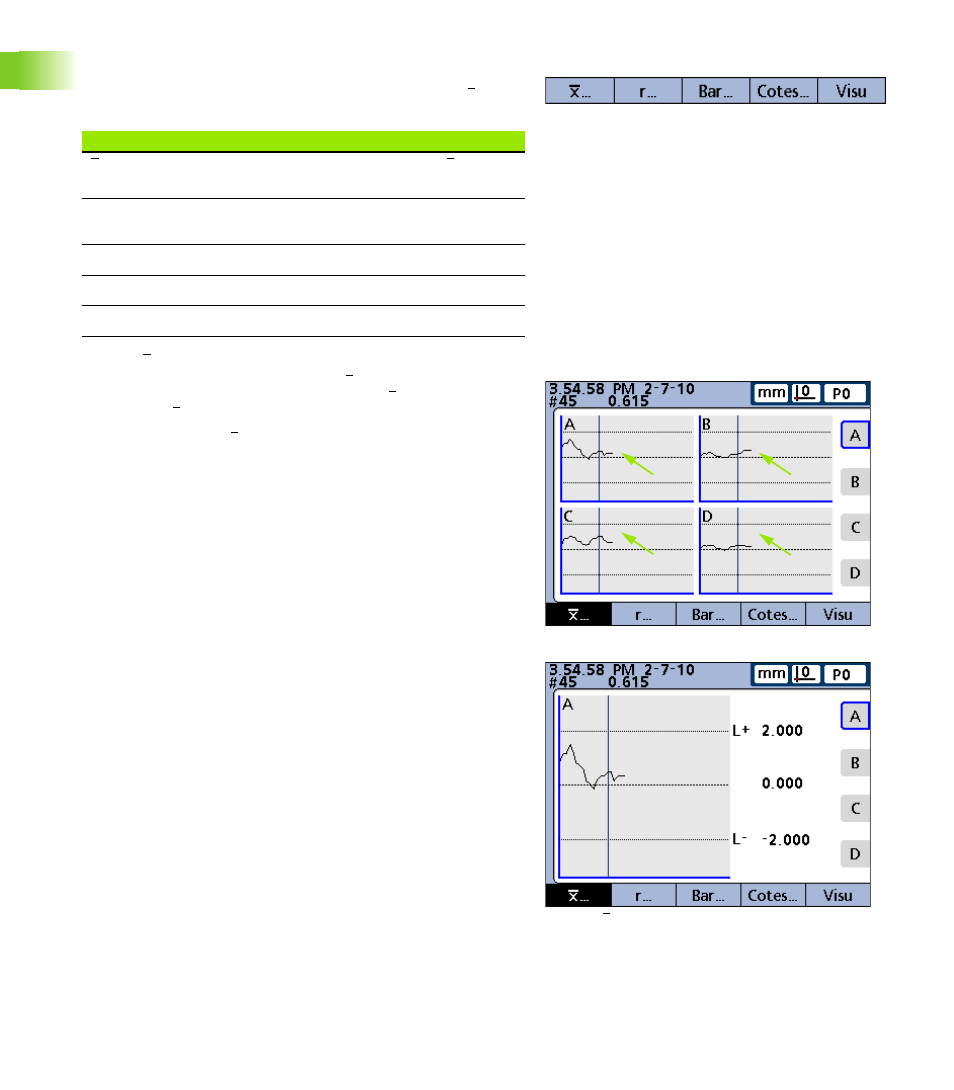

Ligne verticale.
Graphes x pour lots multiples.
