ns LCD et menus
Menu in/mm
Appuyez sur la softkey IN/MM pour choisir l'affichage de l'unité de
mesure inch ou millimètre. Cela ne change pas la configuration dans
l'écran setup Canaux. Le ND 2100G convertit la mesure en fonction de
l'unité de mesure choisi par l'utilisateur.
Menu Etalon et écrans
Les écrans Etalon. servent à définir les origines des encodeurs ou la
plage des canaux d'entrées des transducteurs. La fonction Etalon. est
configurée dans l'écran setup Etalon. pour étalonner soit l'origine D0
des encodeurs ou étalonner l'origine D0 et la plage des canaux des
palpeurs inductifs.
Ecran Etalon. pour l'étalonnage des origines des encodeurs
Si l'écran setup Etalon. est configuré pour réaliser un étalonnage
complet du canal du palpeur inductif (Etalon. Comp. initialisé sur Min-
Max), la plage entière de n'importe quelle entrée de canal peut être
étalonnée à n'importe quel moment en utilisant la fonction Min et
Max. d'Etalon. 18 plages d'étalonnage peuvent être mémorisées pour
chaque canal d'entrée du palpeur inductif de ND 2100G. Chacun de
ces groupes peut être appelé rapidement et appliqué ultérieurement.
Avant l'application, et après l'effacement d'une valeur
étalonnée de canal, le zéro machine du ND 2100G est
utilisé comme origine absolue.

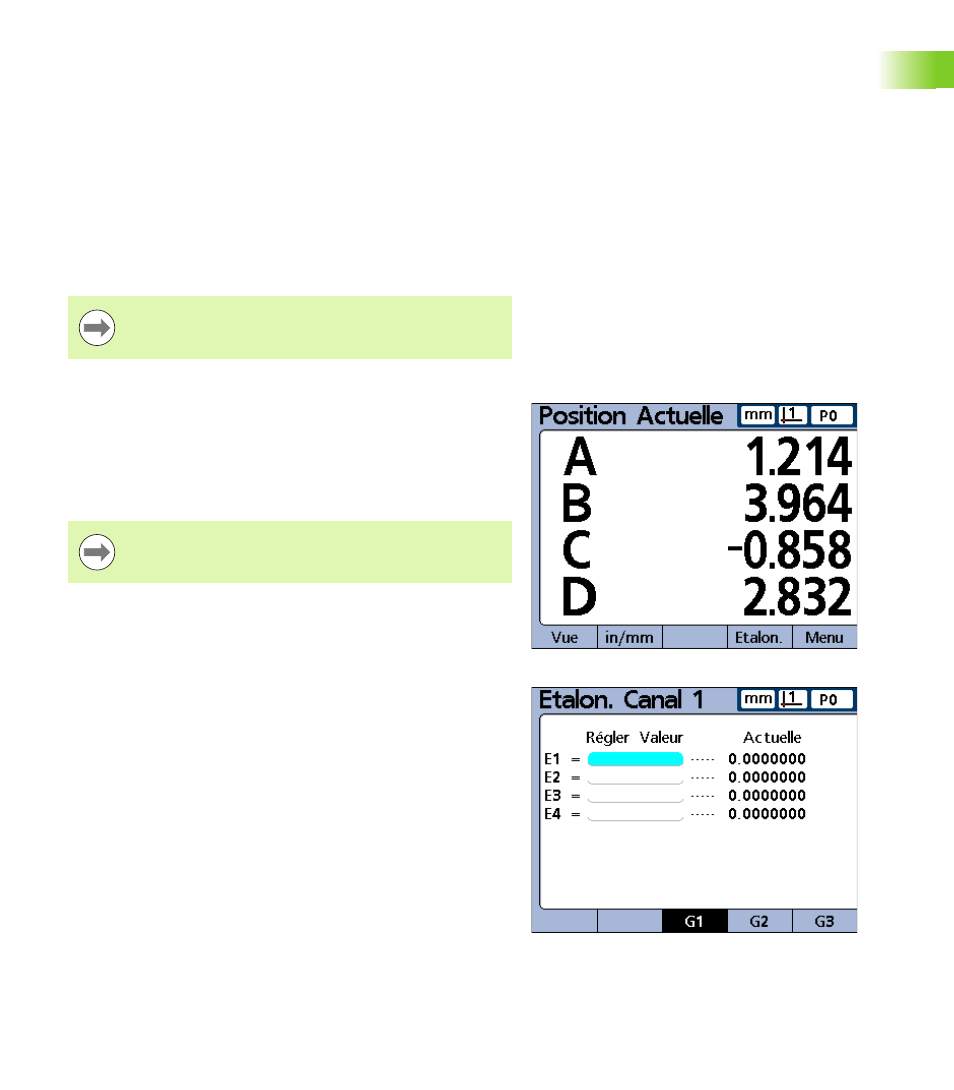

L'appui sur la softkey Etalon. affiche l'écran pour
l'étalonnage des origines des encodeurs.
Les instructions pour l'étalonnage des canaux sont
fournies dans ce chapitre.
