2.2 Installation du matér
iel
Raccordement d'une pédale ou d'un clavier de
commande à distance
La pédale et le clavier de commande à distance (en option) se
raccordent à la prise RJ-45 (
1
) située sur le côté du ND 2100G.
Le cas le plus fréquent est l'utilisation de la pédale seule ou du clavier
de commande seul. Cependant, les deux appareils en option peuvent
se brancher simultanément sur un répartiteur RJ-45 (
2
).
La pédale et le clavier de commande à distance peuvent être utilisés
seul ou ensemble:
Pédale
Pédale et clavier de commande à distance
Lorsque la pédale et le clavier de commande à distance sont branchés
sur un répartiteur RJ-45 (
2
), toutes les fonctions des deux appareils
sont actives. Cependant, le commutateur partage les touches
programmables avec les touches 7 et 8 du clavier de commande à
distance. Par conséquent, les fonctions affectées aux deux contacts
du commutateur sont en relation avec les touches 7 et 8 du clavier de
la commande à distance.
Pour raccorder un commutateur à pédale ou un clavier de commande
à distance:
U
Vérifier que le ND 2100G est hors tension.
U
Raccorder le répartiteur RJ-45 (
2
) à la prise RJ-45
1
) du ND 2100G si
plusieurs appareils sont utilisés.
U
Raccorder la prise RJ-45 des appareils à la prise RJ-45 du répartiteur
(
2
) si plusieurs appareils sont utilisés, ou directement à la prise
RJ-45 (
1
) du ND 2100G si un seul appareil est utilisé.

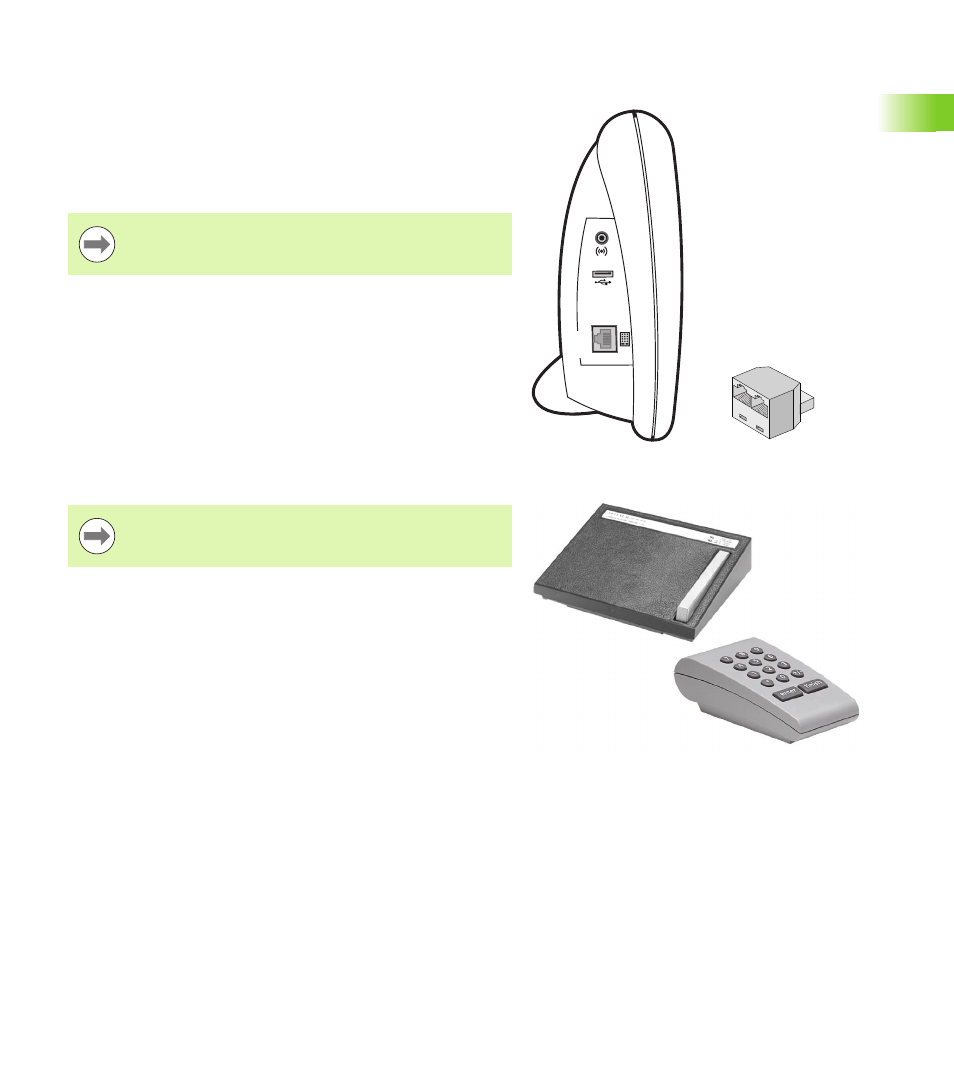

Prise RJ-45 et répartiteur RJ-45
Pédale et clavier de commande à distance en option
1
2
Les répartiteurs RJ-45 sont disponibles chez la plupart des
détaillants électroniques.
