256 2 Installation et Spécifications
2.4 F
o
rm
ules
Fonction Etalon.
La fonction Etalon. sert à effectuer l'étalonnage de groupe d'entrées
de canaux en réponse à la commande à distance des signaux E/S sur
le port parallèle, l'appui de touche, ou plus rarement de faire des tests
dans les formules. L'étalonnage avec commande à distance E/S est
implémenté en utilisant la fonction OnEvent.
L'étalonnage du canal d'entrée utilise les valeurs précédemment
introduites dans le groupe Etalon. Le type d'étalonnage spécifié dans
l'écran Etalon de Setup est décrit ultérieurement dans ce chapitre,
Moy ou Min-Max. Le type d'étalonnage Moy effectue un preset de
canal, soit Min ou Max à la position courante de l'entrée. L'étalonnage
Min-Max effectue un preset de canal suivi d'un étalonnage de
résolution.
L'ordre des opérations de l'étalonnage Min-Max peut être un preset
Min suivi d'un Max pour étalonner la résolution, ou un preset Max suivi
d'un Min pour étalonner la résolution. Dans tous les cas, le type
d'étalonnage devrait changer à Moy dans l'écran Etalon de Setup une
fois que la résolution a été étalonnée. Cela évite un réétalonnage
accidentel lorsqu'un nouveau preset est réalisé.
Pour insérer la fonction Etalon.:
U Appuyer sur la softkey AUTRES...
U Appuyer sur la touche de sélection de cote LISTE
U Mettre en surbrillance Etalon. avec les touches fléchées
U Appuyer sur la touche ENTER Vous êtes invité à sélectionner le
preset Bas ou Haut et le numéro de groupe à régler.
U Appuyer sur softkey BAS ou HAUT
U Utiliser le pavé numérique pour spécifier le numéro de groupe à
régler
U Appuyer sur la softkey OK

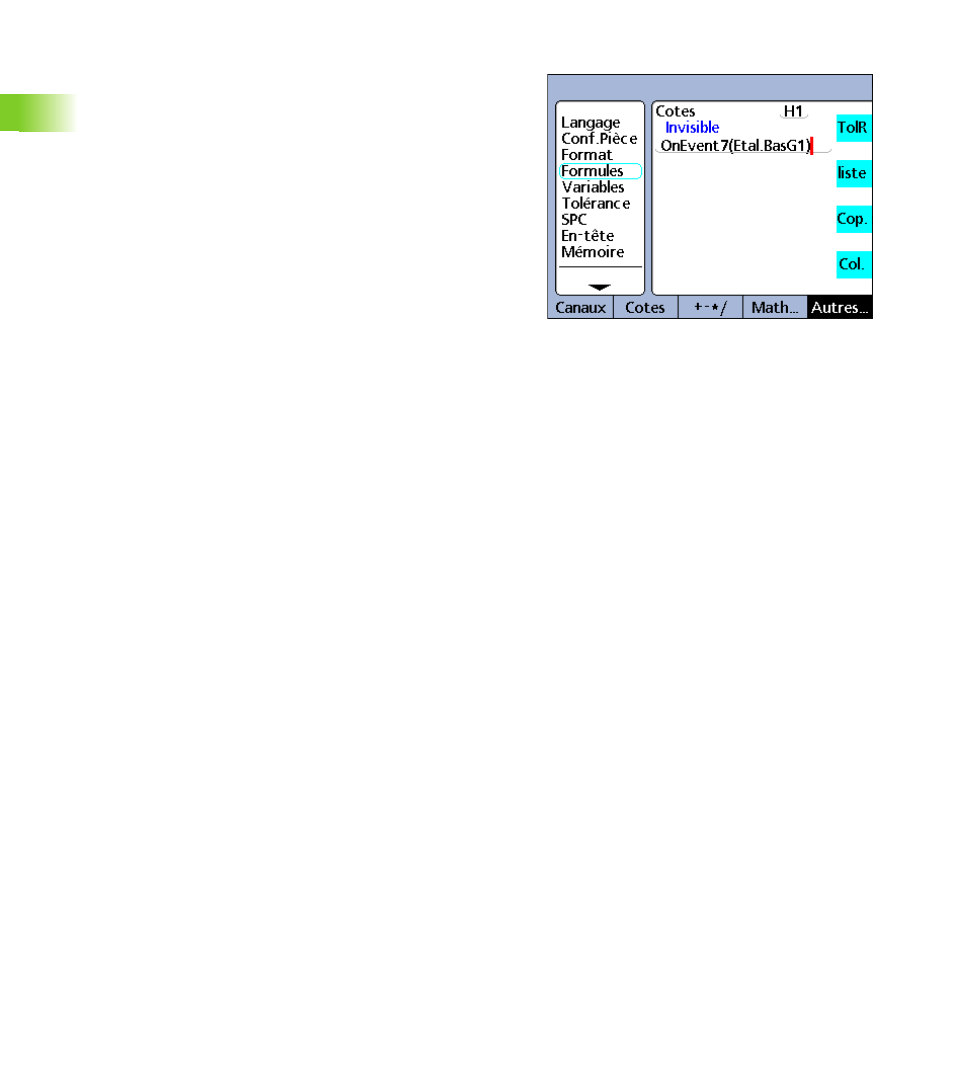

Fonction Etalon. dans une fonction OnEvent.
