104 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Spécifier les paramètres des entrées de canaux
Les paramètres des entrées de canaux servent à adapter le type
d'entrée de canal. Certains systèmes de mesure d'entrée partagent
des paramètres communs, et d'autres requièrent des paramètres
uniques de configuration. Les paramètres de configuration de toutes
les entrées sont décrits dans ce paragraphe, mais seule une partie de
ces paramètres sont utilisés dans votre système.
Equilibrage des canaux liés
La fonction canaux liés permet de lier deux palpeurs en opposition
pour faire une mesure différentielle, comme par exemple une mesure
d'épaisseur.
Pour équilibrer les deux palpeurs en opposition:
U Les paramètres Inverser des deux palpeurs doivent être identiques
dans l'écran Canaux de Setup de chaque canal. Changer le
paramétrage si nécessaire.
U Vérifier que le paramètre Etalon. Compl. est configuré à Min-Max
dans l'écran Etalon de Setup. Changer si nécessaire
U Dans l'écran Canaux de Setup du premier canal, mettre en
surbrillance le champ Canaux liés
U Appuyer sur la softkey +
U Appuyer sur la softkey CANAL
U Introduire le numéro du deuxième canal à lier
U Appuyer sur la softkey OK
U Placer l'étalon entre les deux palpeurs.
U Appuyer sur la softkey BALANCE...
U Vous êtes invités à déplacer l'étalon à une extrémité de la plage de
mesure. Déplacer l'étalon et appuyer sur la touche ENTER.
U Vous êtes invités à déplacer l'étalon à l'extrémité opposée de la
plage de mesure. Déplacer l'étalon et appuyer sur la touche ENTER.
U Les échelles de calcul sont affichées. Appuyer sur la softkey OK
pour sauvegarder les échelles de calcul.
U Appuyer sur la touche ENTER pour aller à un autre champ ou FINISH
pour sortir

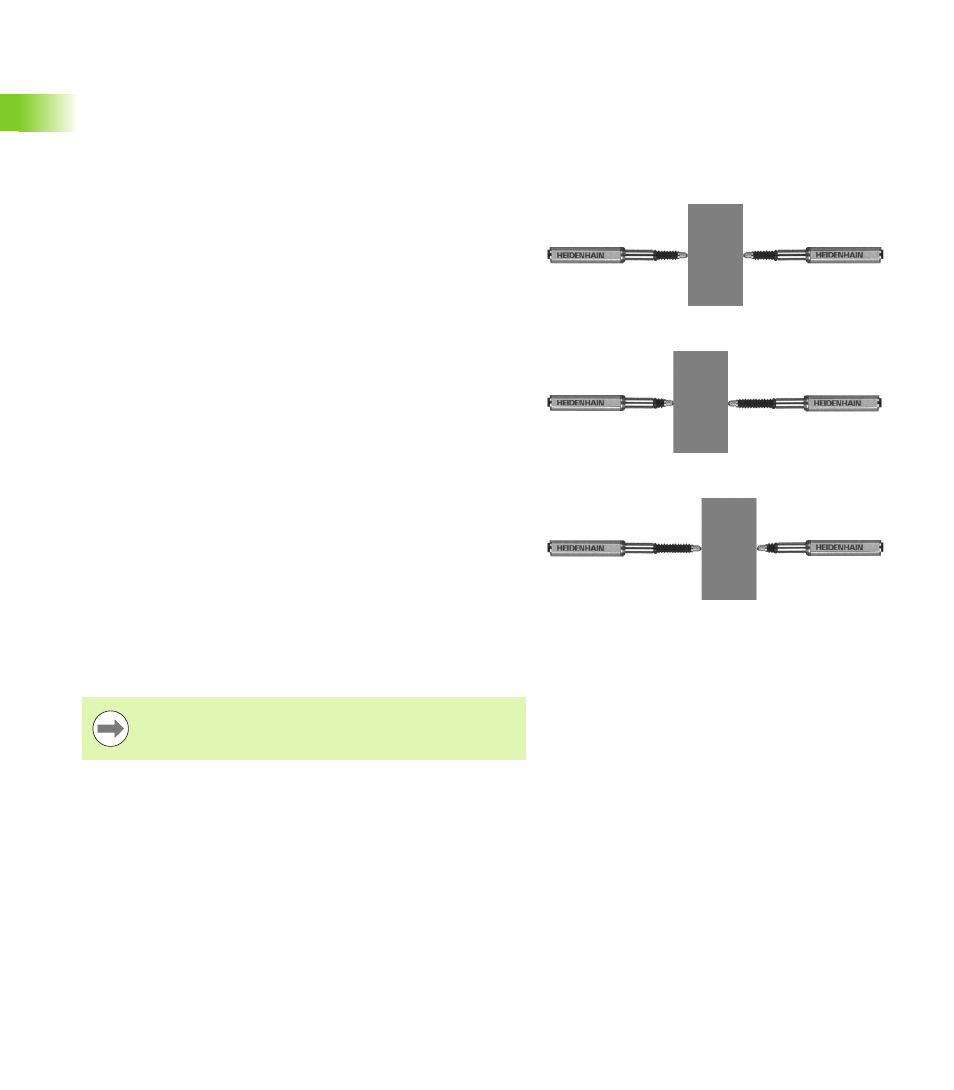

Mesure d'une épaisseur avec deux palpeurs
étalonnés Placer l'étalon entre les deux palpeurs.
Déplacer l'étalon à une extrémité de la plage de
mesure.
Déplacer l'étalon à l'extrémité opposée de la plage de
mesure.
Canal 1 Canal 2
Canal 1 Canal 2
Canal 1 Canal 2
Dans l'écran Canaux de Setup du palpeur lié (second) est
maintenant affiché le numéro du premier palpeur dans le
champ Canaux liés. Ne pas changer ce champ.
