Fonction relai
La fonction relai permet des formules pour contrôler les opérations
des contacts des relais.
Les contacts sont bipolaires avec des contacts secs. Ils sont
accessibles en face arrière du ND 2100G pour des applications qui
requièrent une commutation électrique basse tension. Les contacts
normalement ouverts ou fermés au repos sont disponibles pour des
applications à courant faible ou à faible tension. Voir "Spécifications" à
la page 277.
La fonction seuil peut être utilisée isolément, inclue dans des
déclarations Si ou Cas comme résultat logique de test conditionnel, ou
dans une étape de fonction séquence.
Pour insérer la fonction relai:
U
Appuyer sur la softkey AUTRES...
U
Appuyer sur la touche de sélection de cote LISTE
U
Mettre en surbrillance relai avec les touches fléchées
U
Appuyer sur la touche ENTER

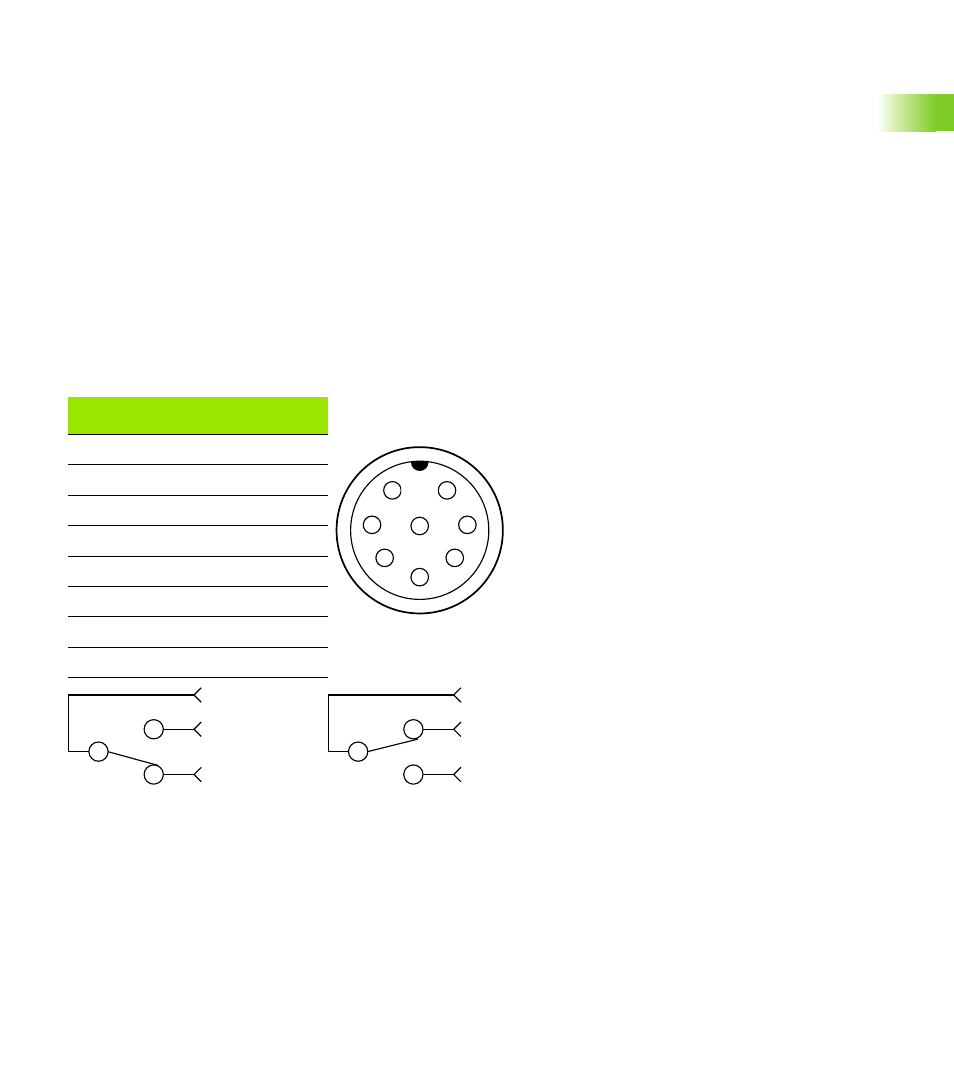

8 Pin
conn.
Signal
1
Relai 1 entrée
2
Relai 1 fermé au repos
3
Relai 2 fermé au repos
4
Relai 1 fermé au repos
5
Relai 2 fermé au repos
6
Relai 2 entrée
7
-
8
-
1
6
7
3
8
4 2 5
8 PIN DIN (Male)
Entrée
Ouvert au
repos
Fermé au
repos
Désactivé
Entrée
Ouvert au
repos
Fermé au
repos
Activé
