Exemple de création d'une formule
Le nombre d'étapes requises pour créer ou éditer une formule est
propre à chaque formule, et de manière plus général à chaque mesure
de pièce. Il est impossible de décrire simplement une procédure qui
pourrait convenir à toutes les possibilités. Par contre, ce qui suit est
une procédure générale pour éditer et construire une formule sous la
forme d'un exemple. Des instructions plus spécifiques et des
exemples qui font intervenir des constantes, des canaux, des cotes ou
d'autres fonctions sont décrites ultérieurement dans ce chapitre.

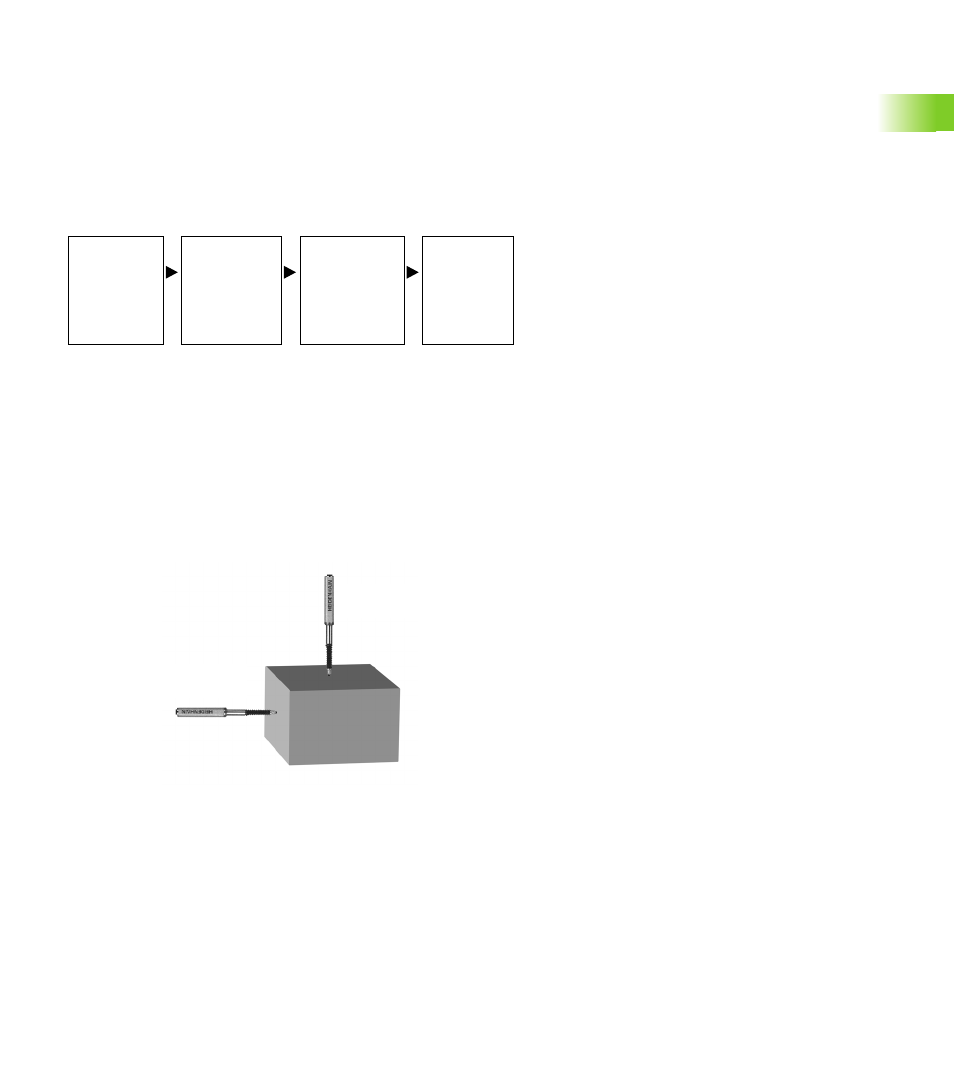

Les quatre étapes nécessaires à la création d'une formule sont :
L'exemple suivant utilise l'écran de config. par défaut de Formules
pour créer une formule qui calcule le périmètre d'un bloc rectangulaire
à partir de la mesure de deux cotes.
La formule générale nécessaire au calcul du périmètre d'un bloc
rectangulaire est:
„ Périmètre = 2 (largeur + hauteur)
La formule spécifique est créée dans l'écran de config. Formules avec
la formule suivante:
„ P=2*(E1+E2)
Sélection
ou
attribution
d'un
numéro de
pièce En-tête des
cotes Attribuer des
fonctions à la
formule Test des
formules
Longueur canal 1
E1
Largeur canal 2
E2
