128 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Orientation Barre-graphe.
Le champ Orientation Bar. sert à définir l'orientation du barre-graphe,
horizontale ou verticale.
Pour paramétrer l'orientation du barre-graphe:
U Mettre en surbrillance le champ Orientation Bar.
U Appuyer sur la softkey HORZ ou VERT.
U Appuyer sur la touche ENTER
Affichages barre-graphe ou cadran
Le champ d'affichage Type BarGraph sert à sélectionner l'affichage
des valeurs courantes d'un canal unique sous forme de barre-graphe
ou de cadran.
Pour paramétrer le type de BarGraph:
U Mettre en surbrillance le champ Type BarGraph.
U Appuyer sur la softkey BAR ou CADRAN
U Appuyer sur la touche ENTER
Couleurs indiquant les résultats de mesure
Les champs Hors Limites, Surveillances et Tol. Acceptée servent à
définir des couleurs qui apparaissent dans les écrans Position
Actuelle, graphes, données et SPC pour afficher les états des
résultats.
Pour paramétrer Hors Limites, Surveillances et Tol. Acceptée:
U Mettre en surbrillance les champs Hors Limites, Surveillances et
Tol. Acceptée
U Appuyer sur la softkey correspondante à la couleur que vous
souhaitez voir affichée. ROUGE, JAUNE, VERT, BLEU ou
MAGENTA.
U Appuyer sur la touche ENTER

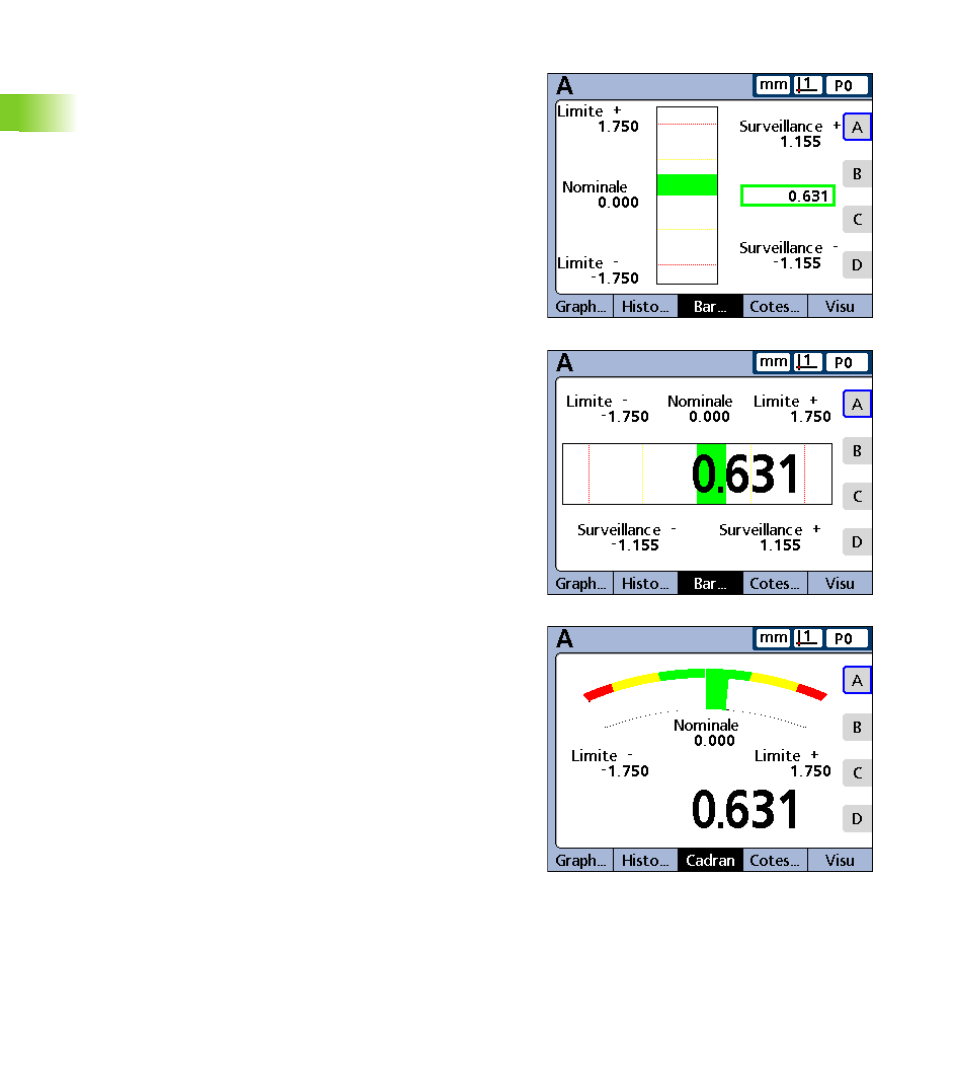

Barre-graphe verticale
Barre-graphe horizontale
Cadran
