138 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Ecran de config. Parallèle
L'écran de config. Parallèle contient des champs pour valider la
commande à distance du ND 2100G et spécifier un délai anti-rebond
au port parallèle.
Comm.dist.
La commande à distance du ND 2100G est limitée à des opérations de
mesure sous la supervision d'un opérateur. Le ND 2100G n'acceptera
des commandes que pendant l'affichage des écrans d'accueil et Vue.
Pour faciliter la commande à distance, un drapeau “réception prête”
doit être initialisé à Dout (1), port parallèle pin 2 lorsque un écran
d'accueil ou Vue est affiché. L'ordinateur de commande ou autre
équipement peut envoyer des commandes pour détecter l'état du
drapeau réception prête. Les commandes envoyées au ND 2100G
lorsque Dout (1) est au niveau logique 0 sont ignorées.
Pour valider la commande à distance:
U Mettre en surbrillance le champ Comm. dist.
U Appuyer sur la softkey OUI
U Appuyer sur la touche ENTER
I/O Rebond
Le port parallèle est utilisé comme port E/S universel. La source des
niveaux logiques appliqués aux broches du port parallèle est soit un
circuit semi-conducteur ou un contact de commutation. Lorsque un
contact de commutation est utilisé, un bruit de commutation est
généré par le rebond du contact. L'effet du bruit de commutation est
éliminé en validant le niveau logique d'entrée avec un délai anti-
rebond, après le premier changement de niveau au port.
Pour spécifier I/O Rebond:
U Mettre en surbrillance le champ I/O Rebond
U Introduire le délai anti-rebond en millisecondes
U Appuyer sur la touche FINISH.

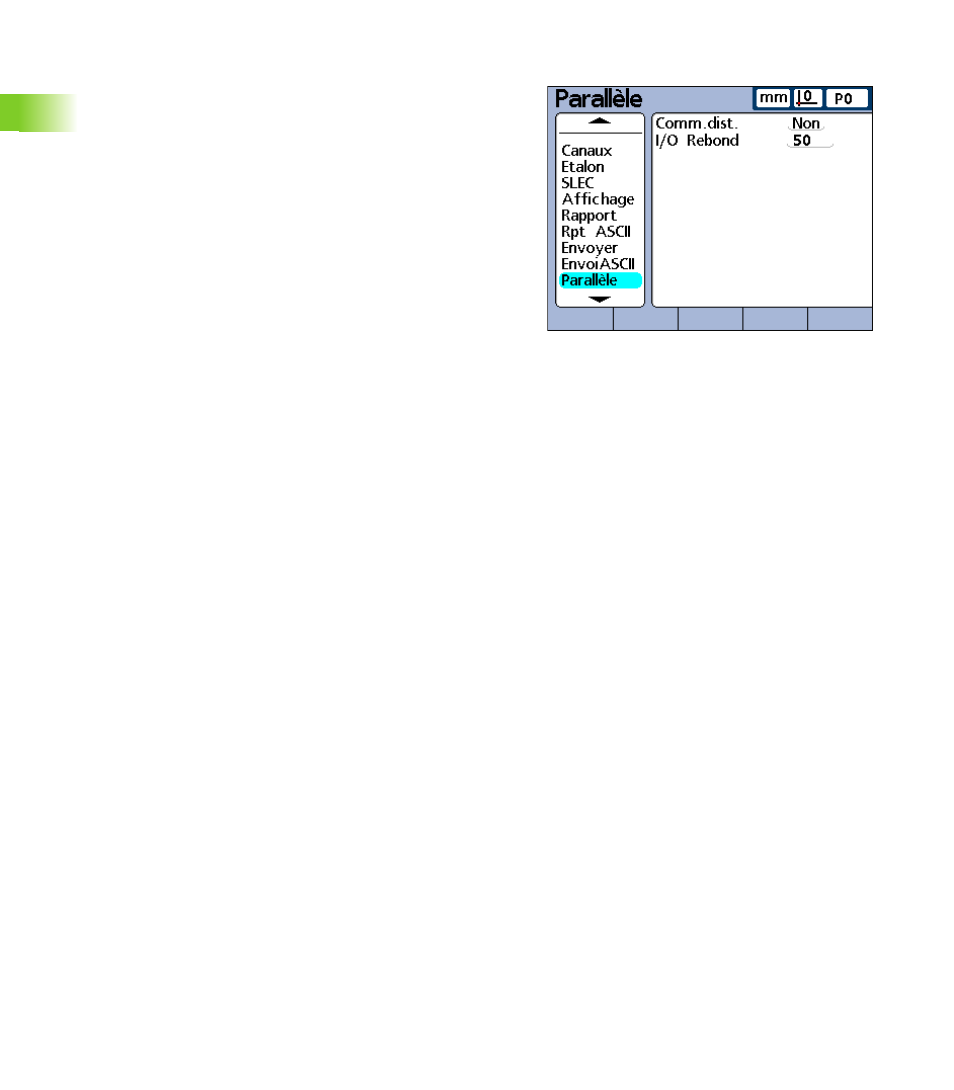

Ecran de config. Parallèle
