200 2 Installation et Spécifications
2.4 F
o
rm
ules
Point virgule (;)
Le ND 2100G permet d'utiliser des formules multiples dans un écran
de formule de cote simple Lorsque des formules multiples sont
utilisés dans une définition, le point virgule sert à séparer les formules.
Lorsque des formules multiples sont inclues dans la définition, la
formule de tête définit la valeur de la cote, alors que la formule
suivante effectue une autre sorte d'opération. La valeur de la cote est
mémorisée dans la base de données du ND 2100G. L'action effectuée
dans la formule suivante peut modifier l'état d'un relai, définir une
données de sortie, des variables etc. Insertion de point virgule entre
les formules dans les écrans de cotes.

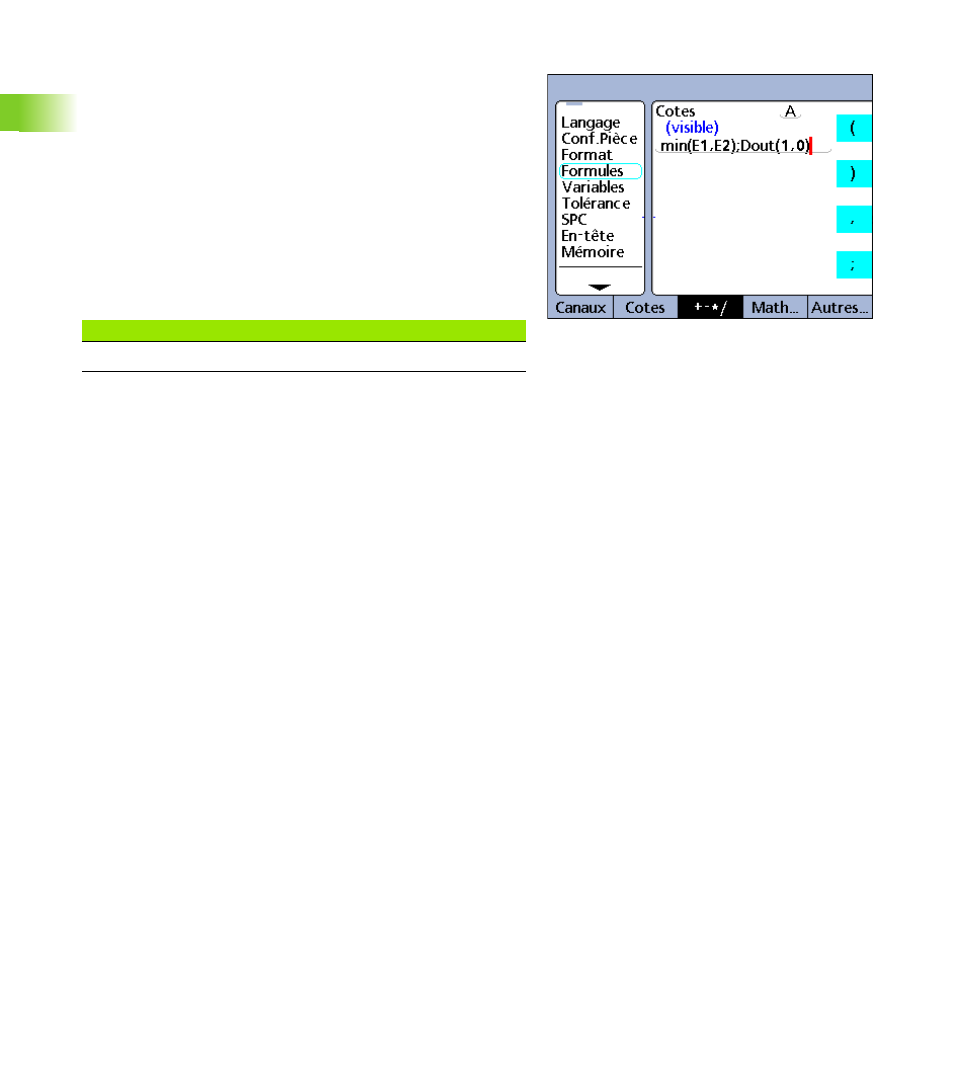

Pour insérer un point virgule:
U Appuyer sur la softkey +-*/
U Appuyer sur la touche de sélection de cote ;
Formules séparées par un point virgule. Syntaxe du point virgule
A = Fonction 1(arg1, arg2, ...argn); Fonction 2(arg1, arg2, ...argn)
Exemple:
A = min(E1,E2);Dout(1,0)
A = minimum des entrées de canaux E1 et E2
et
La sortie pin 1 du port parallèle primaire E/S est initialisée au niveau
logique 0.
