2.3 Configur
ation du logiciel
Valeurs nominales avec tolérances --
Une valeur nominale est affichée avec toutes les tolérances du coté
négatif de la valeur nominale.
Pour introduire une plage de tolérances inférieure à la valeur nominale
(Tolérance -):
U
Appuyer sur la softkey +/- (ISO)
U
Introduire les limites basses de la plage négative des tolérances
dans les champs Min BarG -, Tolérance - et Surveillance -
U
Introduire la valeur Nominale
U
Introduire la limite haute de la plage négative des tolérances dans le
champ Surveillance +
U
Appuyer sur la softkey +/- pour commuter sur le champ
Surveillance -
U
Répéter la procédure pour les champs Tolérance + et Max BarG +
Cela définit les limites hautes de la plage négative des tolérances
acceptables.

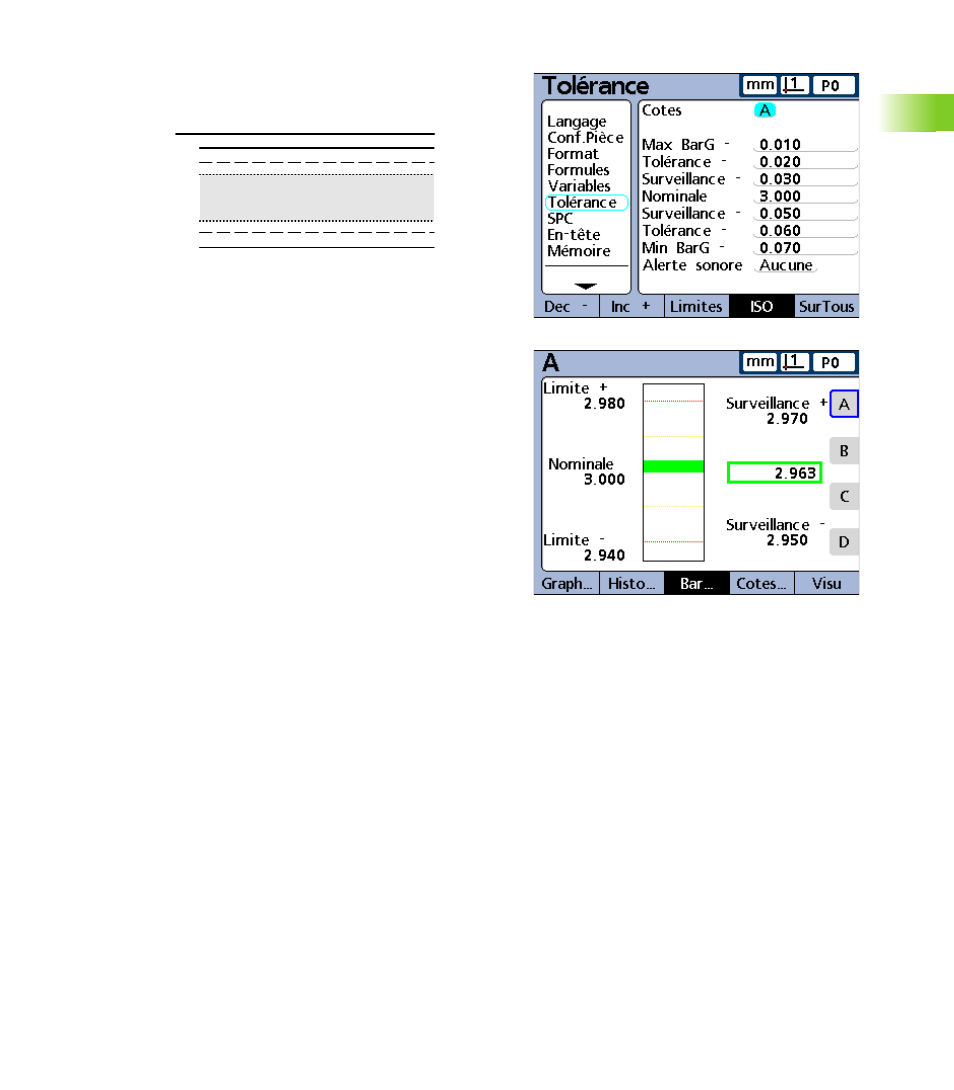

Nominale et tolérances -- pour la cote A
Barre-graphe avec tolérances --
3 mm Nominale
-0.01 Max BarG +
-0.02 Tolérance +
-0.03 Surveillance +
-0.05 Surveillance -
-0.06 Tolérance -
-0.07 Min BarG -
