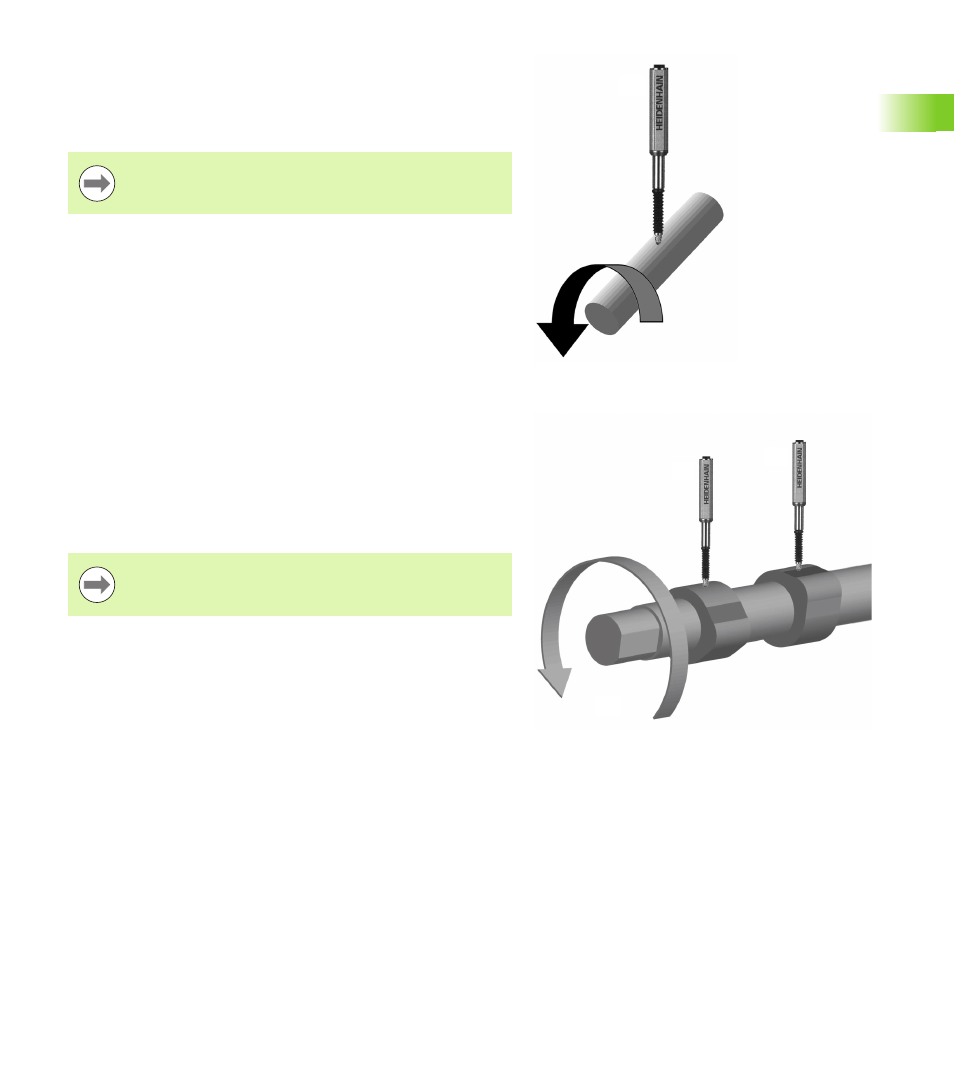

Dans cet exemple, le battement axial d'un arbre en rotation est calculé
en faisant une mesure dynamique des diamètres minimum et
maximum et en soustrayant ensuite le diamètre minimum du
diamètre maximum.
R = dmx(E1)-dmn(E1)
Dans un autre exemple, l'angle entre les points hauts de deux cames
est calculé en faisant tourner l'arbre, en mesurant les angles de
rotation des minimums de chaque came, et en soustrayant le petit
angle du plus grand angle.
Le palpeur E1 mesure la came 1, le palpeur E2 la came 2, et l'encodeur
rotatif mesure les angles de rotation de l'arbre à came en rotation.
A = dmx(E2,E3)-dmx(E1,E3)
E1
La fonction RsetDyn expliquée voir page 250 doit être
utilisée pour annuler les échantillons existants avant
d'utiliser les fonctions dmn et dmx.
E1
E2
E3
La fonction RsetDyn expliquée voir page 250 doit être
utilisée pour annuler les échantillons existants avant
d'utiliser les fonctions dmn et dmx.
