ND 2100G GAGE-CHEK 39
1
.4 Ecr
a
ns LCD et menus
Fast3
La fonction Fast3 échantillonne l'entrée du canal 2 à chaque fois que
l'entrée du canal 1 change d'un incrément spécifié. Si la valeur
échantillonnée du canal 2 se trouve en dehors d'une plage spécifiée,
toutes les valeurs d'entrée des canaux de base (1, 4 ou 8 canaux) sont
mémorisées dans un circuit dédié, sinon les échantillons ne seront pas
mémorisés.
Ce processus d'échantillonnage se poursuit jusqu'à ce que:
„ l'utilisateur interrompe le processus en appuyant sur la touche QUIT
ou CANCEL
„ l'utilisateur efface la mémoire et redémarre le processus en
appuyant sur la touche ENTER
„ l'utilisateur termine le processus avec succès en appuyant sur la
touche FINISH
„ Le processus se termine automatiquement une fois que 50 000
positions ont été mémorisées.

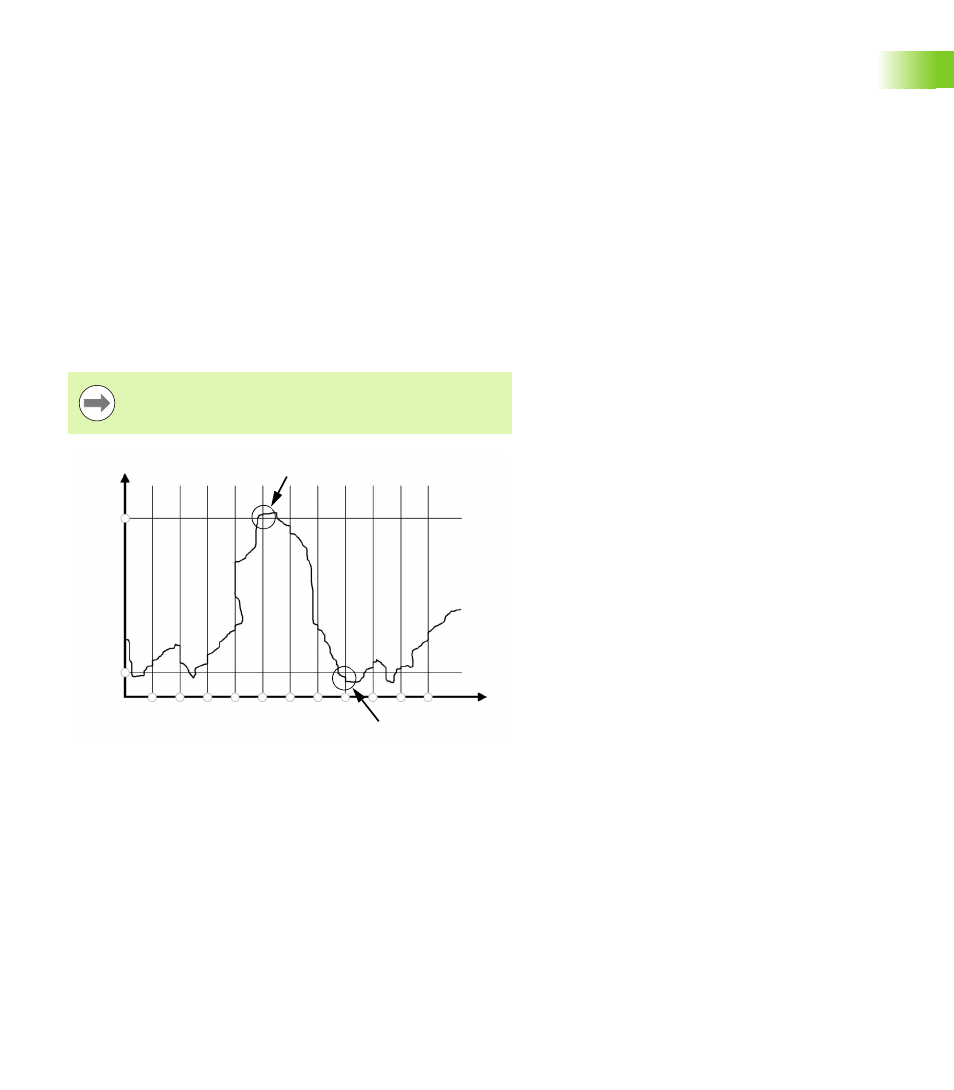

Dans l'exemple ci-dessus, les valeurs d'entrée du canal 2 (axe Y)
dépassent cinq fois les valeurs limites. Par contre, les valeurs d'entré
ne sont mémorisées que deux fois, ceci lorsque le canal 2 dépasse la
limite à un point d'échantillonnage.
Pendant l'exécution du processus de la fonction Fast3, le
ND 2100G affiche les résultats au moyen d'un système
XY. Le canal 1 est affecté à l'axe X, le canal 2 à l'axe Y.
Valeur d'entrée
mémorisée du canal
Valeur d'entrée
mémorisée du canal
valeur
d'entrée
canal 2
Incrément
d'échantillonnage Axe X (can. 1)
Axe Y
(can. 2)
Limite
haute
Limite
basse
