118 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Ecran config. SLEC
L'écran de config. SLEC contient de champs pour configurer et activer
des corrections d'erreur linéaires segmentées (SLEC), ou linéaires
(LEC) pour chaque canal d'entrée.
Comment choisir SLEC ou LEC en fonction de l'application?
Chaque système connecté à une entrée de canal peut présenter de
légères erreurs non linéaires sur sa plage de mesure. La correction
LEC compense les erreurs non linéaires des encodeurs en appliquant
une correction linéaire unique sur toute la course. La correction SLEC
compense les erreurs non linéaires des encodeurs en appliquant une
correction multiple à des segments individuels sur toute la course.
LEC est simple à configurer, mais ne fournit pas de correction pour
des non-linéarité locales présentes sur des petites portions de la
gamme de mesure. La correction SLEC exige un investissement en
temps plus important, mais le résultat est une précision de mesure
accrue.
La méthode de correction LEC peut être appliquée si une non-linéarité
globale est présente sans erreurs locales significatives. Cependant, la
méthode SLEC devrait être utilisée lorsqu'il s'avère qu'il existe des
non-linéarités locales significatives.
LEC (Correction d'erreur linéaire)
Le coefficient de la correction LEC est introduit dans l'écran de config.
SLEC du ND 2100G en utilisant les données fournies par l'utilisateur.
La valeur de configuration LEC à introduire par l'utilisateur est la valeur
nominale mesurée d'un étalon aux deux extrémités de la plage de
mesure.

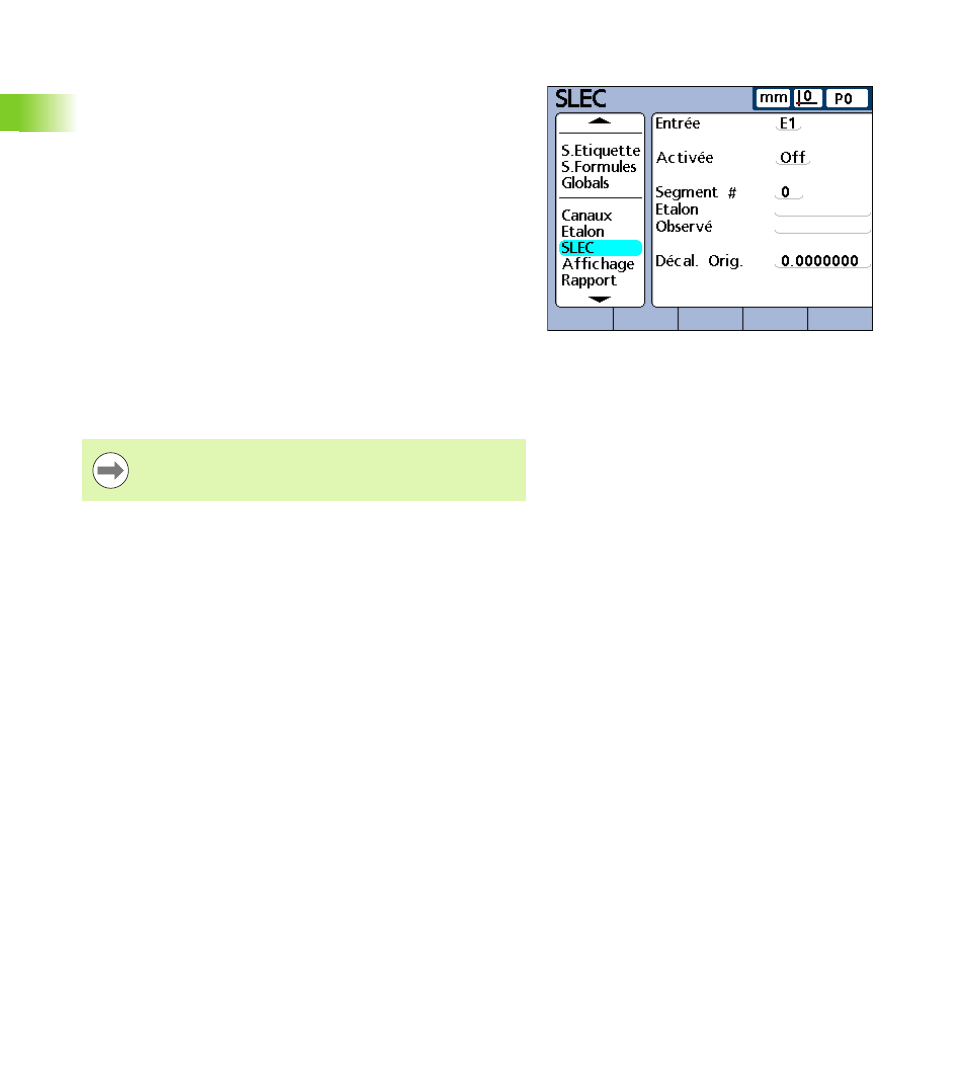

Ecran config. SLEC.
SLEC et LEC exigent un zéro machine répétable
