90 2 Installation et Spécifications
2.3 Configur
ation du logiciel
Nominale avec limites fixes
Une valeur nominale est affichée entre les limites fixes plus et moins.
Pour spécifier des limites fixes au dessus et en dessous d'une valeur
nominale:
U Appuyer sur la softkey LIMITES
U Mettre en surbrillance sur le champ de tolérance souhaité
U Introduire la valeur de tolérance souhaitée
U Répéter pour toutes les valeurs de tolérance
U Appuyer sur la touche FINISH.
L'exemple ci-dessous montre une valeur nominale de 3 mm ± 0.005
avec l'affichage des limites fixes
„ Nominale = 3.000 mm
„ Surveillance + = 3.002
„ Surveillance - = 2.998
„ Limite + = 3.004
„ Limite - = 2.996
„ Max Bar.Graph = 3.005
„ Min Bar.Graph = 2.995

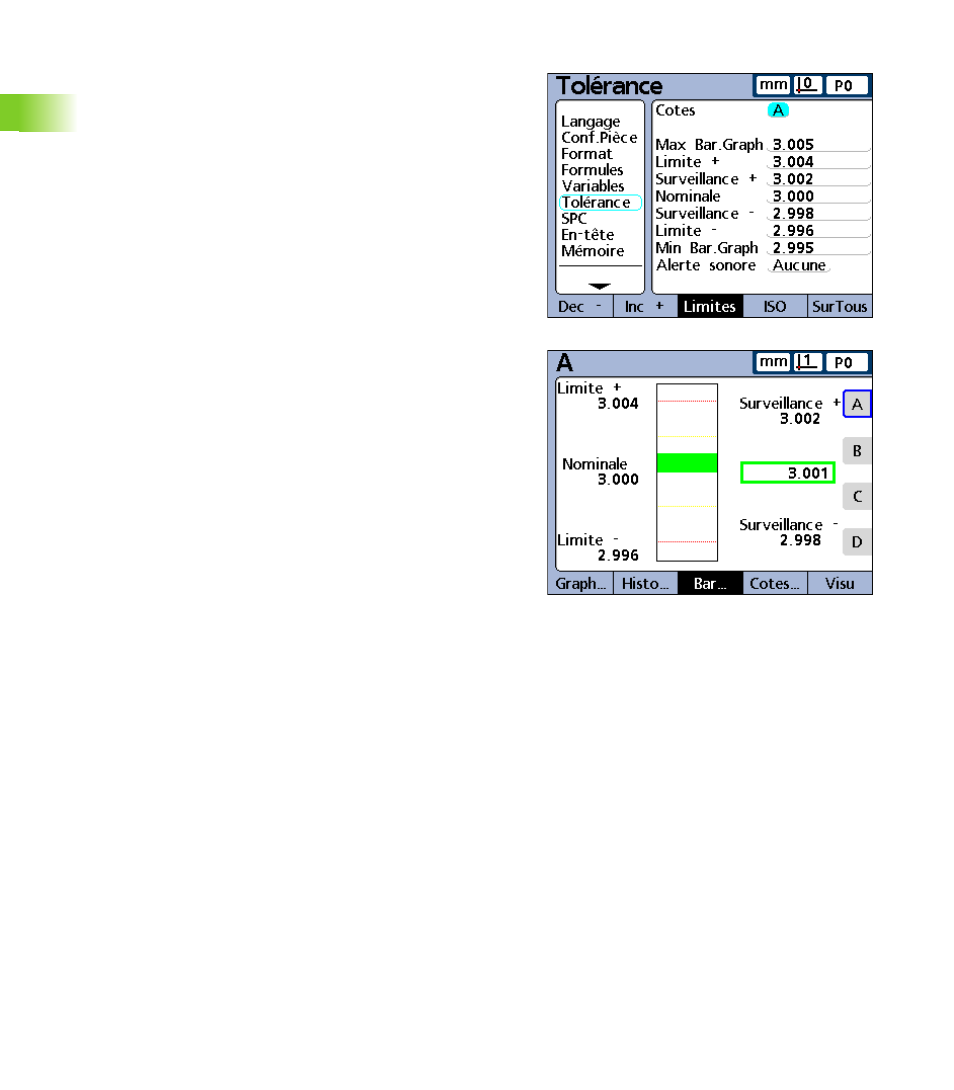

Nominale et tolérances limites fixes pour la cote A
Barre-graphe avec tolérances limites fixes.
