ND 2100G GAGE-CHEK 87
2.3 Configur
ation du logiciel
Valeurs nominales avec tolérances
Des valeurs nominales avec des tolérances peuvent être spécifiées
comme valeur nominale avec tolérances +/-, ou comme valeur
nominale avec tolérances ++/- -, soit toutes du côté positif ou toutes
du côté négatif de la valeur nominale.
Nominale avec tolérances +/-
Une valeur nominale est affichée entre les tolérances plus et moins.
Pour introduire une val. nominale avec des tol. +/-:
U Mettre en surbrillance le champ d'une cote
U Appuyer sur la softkey ISO pour introduire une val. nominale avec
tolérance +/- :
U Mettre en surbrillance sur le champ de tol. souhaité
U Introduire la valeur de tolérance souhaitée
U Appuyer sur la touche ENTER
U Répéter jusqu'à l'introduction de toutes les tolérances

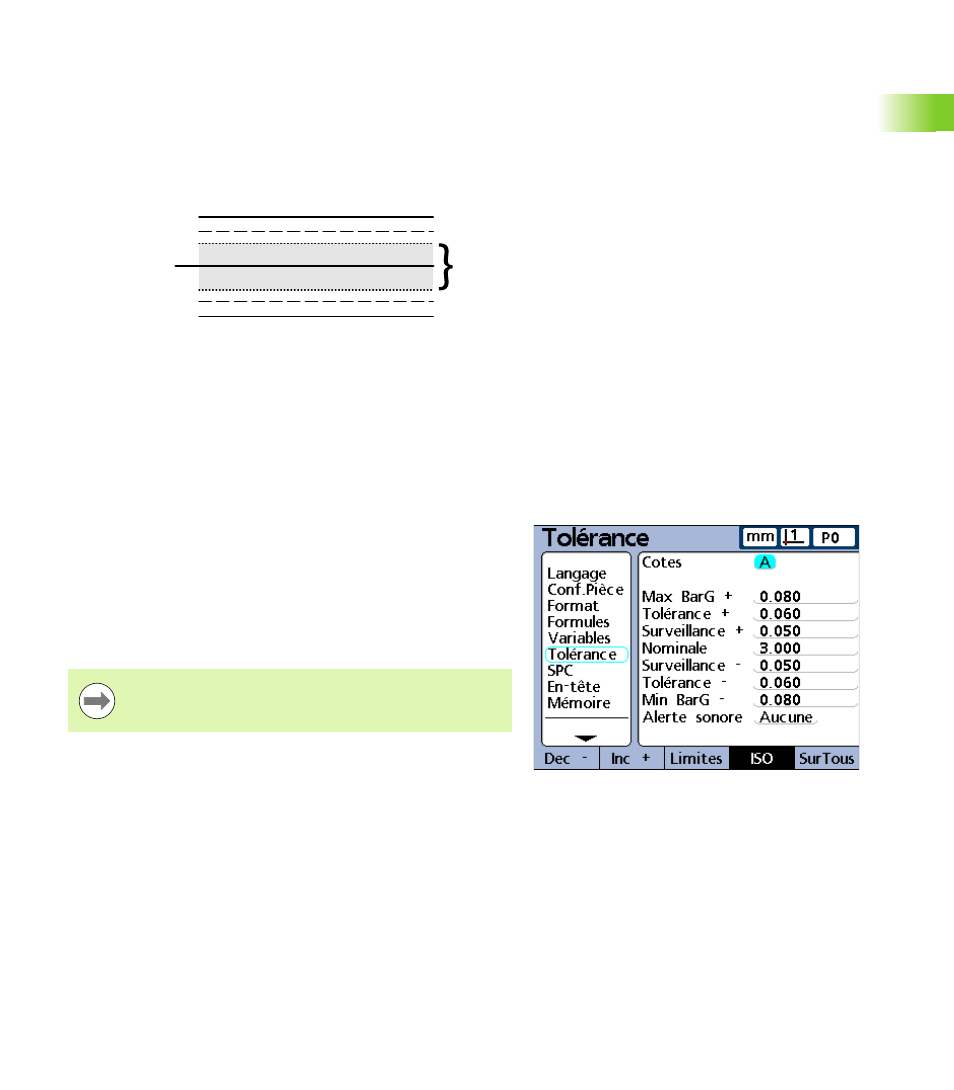

Cette copie d'écran illustre la valeur nominale et les tolérances listées
ci-dessous:
„ Nominale = 3.0000 mm
„ Surveillance = ± 0.050 mm
„ Tolérances Limites = ± 0.060 mm
„ Tolérances Max = ± 0.080 mm
0.08 Max BarG +
0.06 Tolérance +
0.05 Surveillance +
3 mm nominal
-0.05 Surveillance -
-0.06 Tolérance -
-0.08 Min BarG -
Plage de
valeurs
acceptées
Nominale et tolérances +/- pour la cote A
Les valeurs spécifiées qui utilisent l'écran Tolérances +/-
(ISO) de Setup sont converties en limites fixes lorsque la
softkey Limites est actionnée.
