28 1 Fonctionnement
1
.4 Ecr
a
ns LCD et menus
Softkeys Vue et écrans
Softkeys Vue pour lot unitaire
En appuyant sur la softkey VUE..., les labels des softkeys changent et
affichent les cinq options d'affichage pour un lot unitaire. Graphe,
histogramme, bargraphe, cotes et Visu

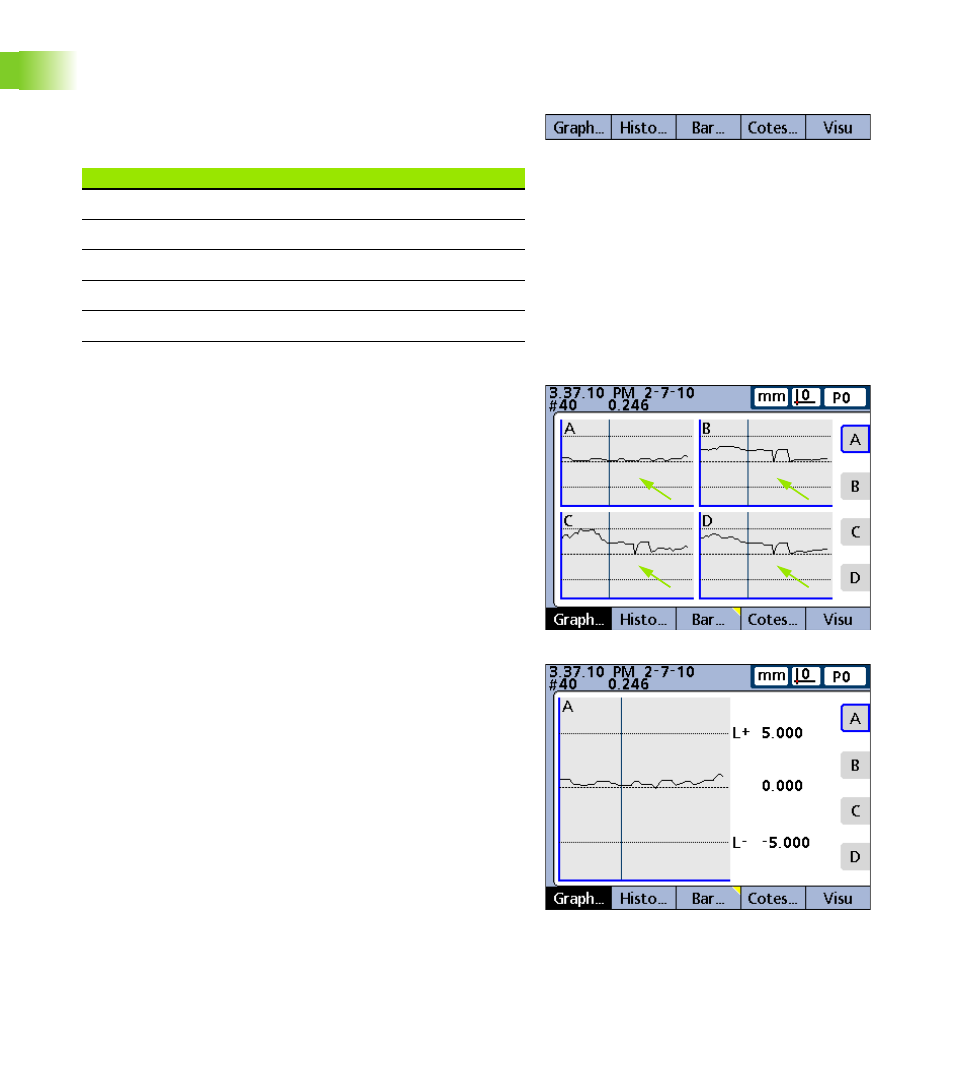

Courbes graphiques pour lots unitaires SPC
La courbe graphique de cotes est affichée pour les lots unitaires SPC.
L'écran affiche au maximum 16 courbes de cotes.
Appuyez sur la softkey GRAPH... pour changer le nombre de courbes
dans l'écran. Appuyez sur une softkey de cote pour afficher la cote et
les cotes minimum additionnelles. Utiliser le curseur fléché pour faire
défiler les graphes lorsque les données dépassent la capacité
d'affichage de l'écran.
La ligne verticale sur le graphe permet de sélectionner une mesure en
particulier. Déplacez la ligne verticale à droite ou à gauche au moyen
des touches fléchées du curseur. La date et l'heure de mémorisation
des échantillons sont affichées dans le coin supérieur gauche de
l'écran. Le numéro ID de l'échantillon pour la cote et la valeur de la
donnée sont également affichés dans le coin supérieur gauche. Le
mode d'affichage cote unique indique également les valeurs limites de
contrôle.
Softkeys Vue pour lot unitaire
Softkeys Vue Fonction
GRAPH... Affiche une courbe graphique
HISTO... Affiche un histogramme
BAR... Affiche un bargraphe
COTES... Affiche les données numériques
VISU... Affiche l'écran VISU
Ligne de sélection verticale
Courbes graphiques pour lots unitaires SPC
