180 2 Installation et Spécifications
2.4 F
o
rm
ules
Test des formules avant utilisation
Toujours tester les formules pour s'assurer de leur bon
fonctionnement avant de les utiliser pour effectuer les mesures.

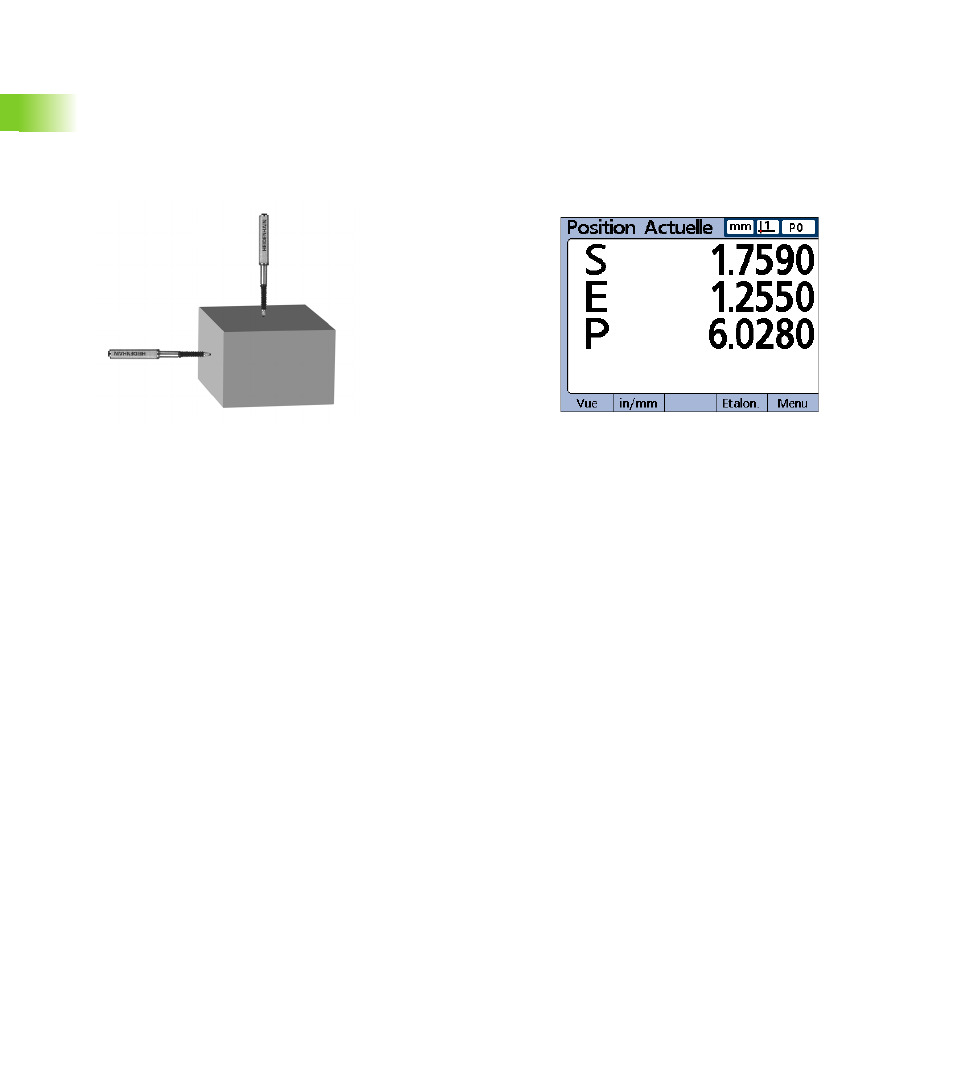

Dans cet exemple, les palpeurs du ND 2100G sont positionnés contre
les faces du bloc. L'écran VISU affiche une longueur de 1.759 mm et
une largeur de 1.255 mm. Le périmètre calculé est de 6.028 mm, ce
qui confirme que la formule est correcte et qu'elle est opérationnelle.
Formules de grande longueur
Des formules complexes à introduire peuvent prendre plus d'une
ligne. Lorsque des formules dépassent une ligne, la formule continue
sur la ligne suivante. Il est rare qu'une simple formule ne puisse pas
s'afficher sur une seule ligne. Cependant, si une formule ne peut pas
s'afficher sur une seule ligne, on peut faire défiler la formule en
utilisant les touches du curseur HAUT ou BAS.
Effacement des éléments d'une formule
Des éléments non souhaitables d'une formule peuvent être effacés.
Pour effacer un élément d'une formule:
U Placer le curseur directement à droite de l'élément de la formule à
effacer en utilisant les touches du curseur.
U Appuyer sur la touche CANCEL. Cette action efface la fonction qui
se trouve directement à gauche du curseur.
U Répéter cette action jusqu'à ce que tous les éléments souhaités
soient effacés
S, cana
E, cana
P=2*(E1+E2)
6.028=2*(1.759+1.255)
Les formules sont OK
