ND 2100G GAGE-CHEK 131
2.3 Configur
ation du logiciel
Numéro Echant

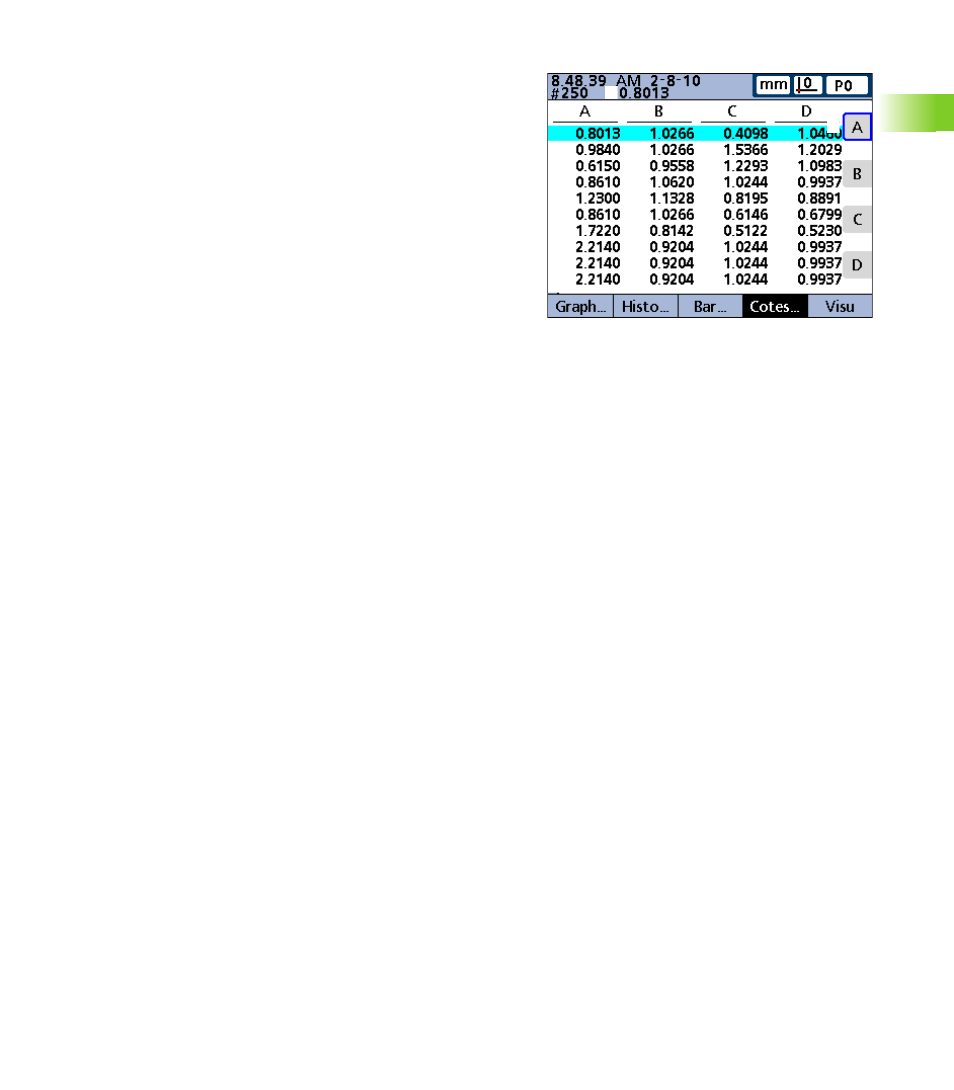

Deux nombres sont affichés dans le coin en haut à gauche de l'écran
Cotes de Vue en dessous de la date et de l'heure. Le nombre à gauche
est le numéro de de l'échantillon ID (
1 ) et le nombre à droite est la
valeur de la cote sélectionnée ( 2 ). Dans cet exemple, la valeur de la
cote A de l'échantillon numéro 250 est 0,8013.
L'ID de l'enregistrement montre la position relative de l'échantillon en
surbrillance dans la base de données des enregistrements.
L'enregistrement le plus récent figure en haut de la liste, avec le
nombre ID le plus élevé des enregistrements. Lorsque le numéro
d'enregistrement dépasse le nombre maximal d'enregistrements
spécifié dans l'écran de config. SPC, mémoriser un nouvel
enregistrement remplace le plus ancien. Traitement LIFO de la base
de données.
Pour paramétrer Numéro Echant.:
U Mettre en surbrillance le champ Numéro Echant.
U Appuyer sur la softkey NON pour ignorer les numéros d'échantillon
ID dans le rapport, appuyer sur la softkey OUI pour inclure le numéro
ID absolu ou la softkey RELATIF pour inclure le numéro ID relatif.
U Appuyer sur la touche ENTER
Lignes / Page
Les lignes horizontales et de texte sont considérées comme des
lignes.
Pour spécifier le nombre de lignes par page:
U Mettre en surbrillance le champ Lignes / Page
U Utiliser le pavé numérique pour introduire le nombre de lignes du
rapport
U Appuyer sur la touche ENTER
1 2
3
1 Numéro d'enregistrement
2 Valeur de la cote dans cet enregistrement.
3 Cote sélectionnée.
