ND 2100G GAGE-CHEK 33
1
.4 Ecr
a
ns LCD et menus

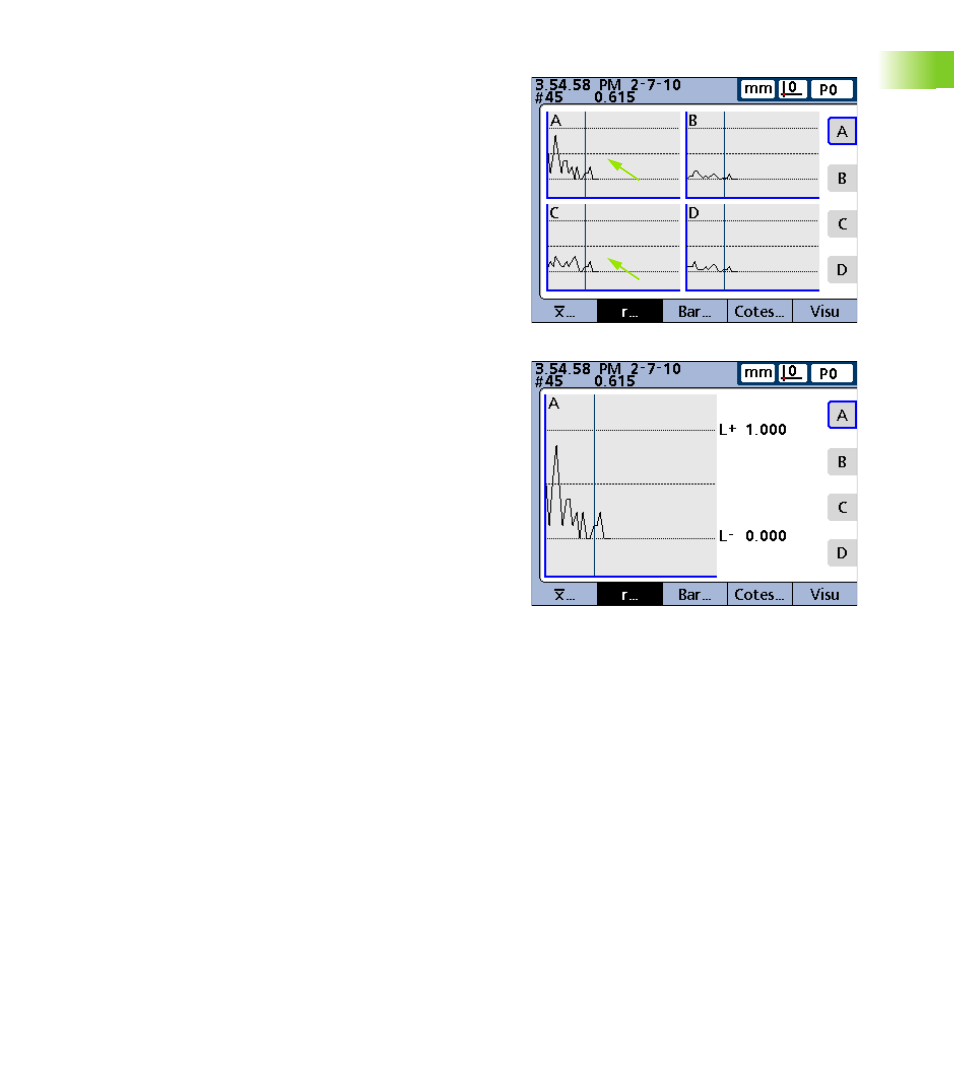

Graphes r pour lots multiples
Pour des lots SPC supérieurs à 1, l'écran r s'affiche à la place de
l'écran histogramme décrit précédemment. Le graphe r affiche
l'étendue des mesures (r) de chaque lot jusqu'à 16 cotes. L'étendue
n'est pas recalculée à chaque mesure, mais à chaque fois que le lot
est terminé. Voir "Ecran SPC de Setup" à la page 93.
Utiliser le curseur fléché pour faire défiler les graphes lorsque les
données dépassent la capacité d'affichage de l'écran.
Les lots individuels sont sélectionnés au moyen de la ligne verticale du
graphe. Déplacez la ligne verticale à droite ou à gauche au moyen des
touches fléchées du curseur. La date et l'heure de mémorisation du
lot sélectionné sont affichées dans le coin supérieur gauche de
l'écran. Le numéro ID du lot et la valeur de la cote sont également
affichés dans le coin supérieur gauche. Dans le mode graphe unique
figurent également les limites de contrôles.
Graphes r pour lots multiples.
