Chapitre 4 - Objectif 79
Réglage du tirage optique
THOMSON TTV 1657D
Manuel utilisateur
B1657D902C
Septembre 2000
la face arrière du CA85 est en position "REMOTE".
- En mode EFP CA25 : ce bouton permet au Cadreur d'appeler le Réalisateur ou le
Technicien d'exploitation.
4.2 - RÉGLAGE DU TIRAGE OPTIQUE

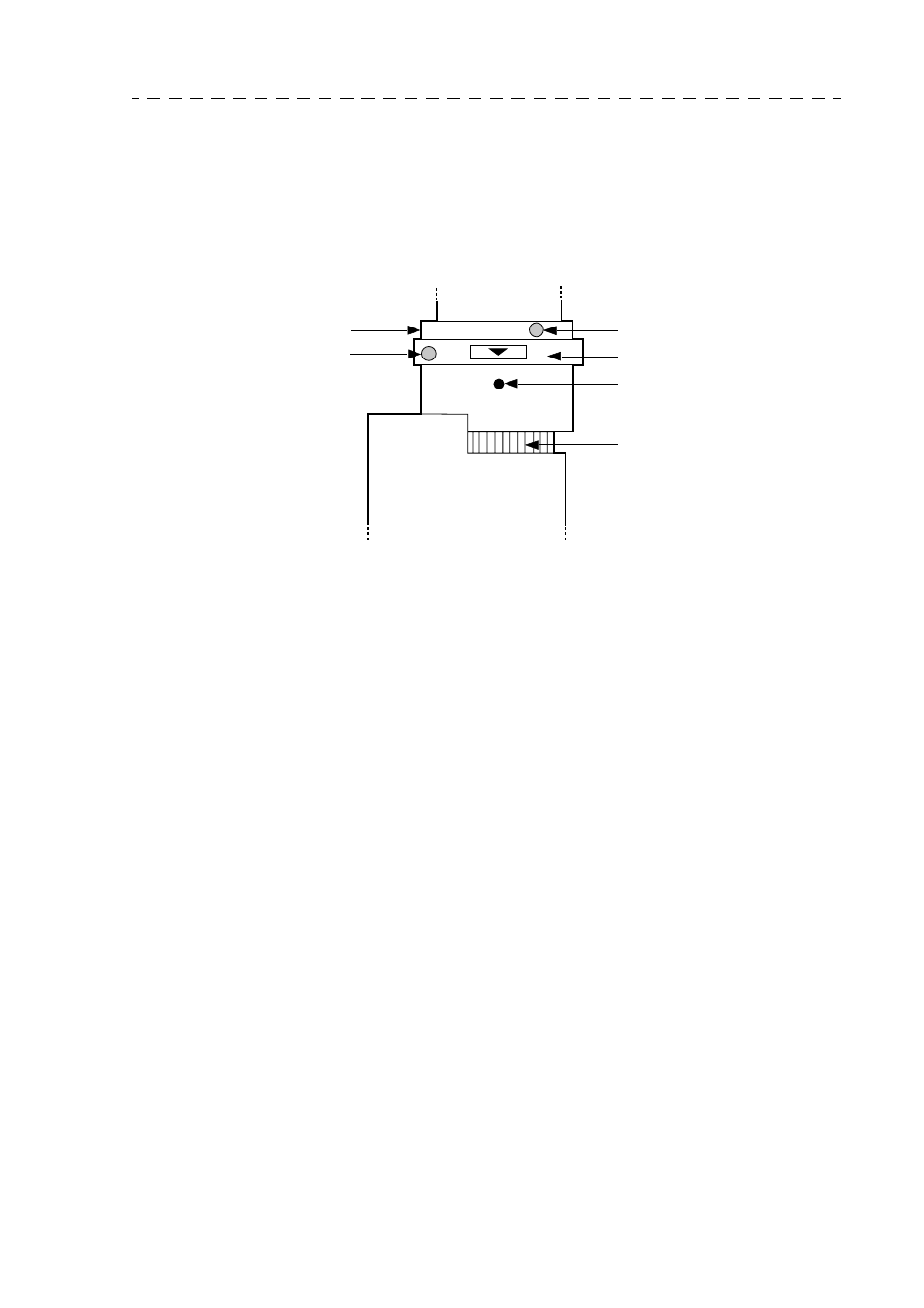

Objectif (vue partielle)
Le réglage du tirage optique permet de conserver la mise au point sur un même plan
quelque soit la focale utilisée.
1. Tourner la caméra vers un objet, situé à environ 3 mètres, peu éclairé et présentant
des détails (l’iris doit être très ouvert).
2. Desserrer la vis de blocage de la bague Ff de tirage optique.
3. Mettre le levier de zoom sur la position T -téléobjectif-.
4. Tourner la bague de mise au point pour faire la mise au point sur l’objet.
5. Amener le levier du zoom sur la position - W - Grand Angle -.
6. Tourner la bague de tirage optique Ff pour que le même sujet soit net.
7. Répéter les opérations (4) à (7) plusieurs fois jusqu’à ce que la mise au point soit
correcte aussi bien sur la position - T- que sur la position - W -.
8. Bloquer la vis de blocage de la bague Ff de tirage optique. La flèche placée sur cette
bague doit être à peu près en face du repère.
4.3 - POSITION MACRO (mise au point sur des objets rap-
prochés)
1. Tout en levant le levier MACRO, tourner la bague MACRO à fond dans le sens de
la flèche.
2. Mettre la bague de mise au point sur la distance minimale.
3. La mise au point s’effectue en tournant la bague de zoom.
Levier
Bague Ff de tirage optique
Repère
Bague d’ouverture d’Iris
Bloc moteur
Bague Macro
Vis de blocage
