Chapitre 4 - Objectif 77
Description des commandes
THOMSON TTV 1657D
Manuel utilisateur
B1657D902C
Septembre 2000

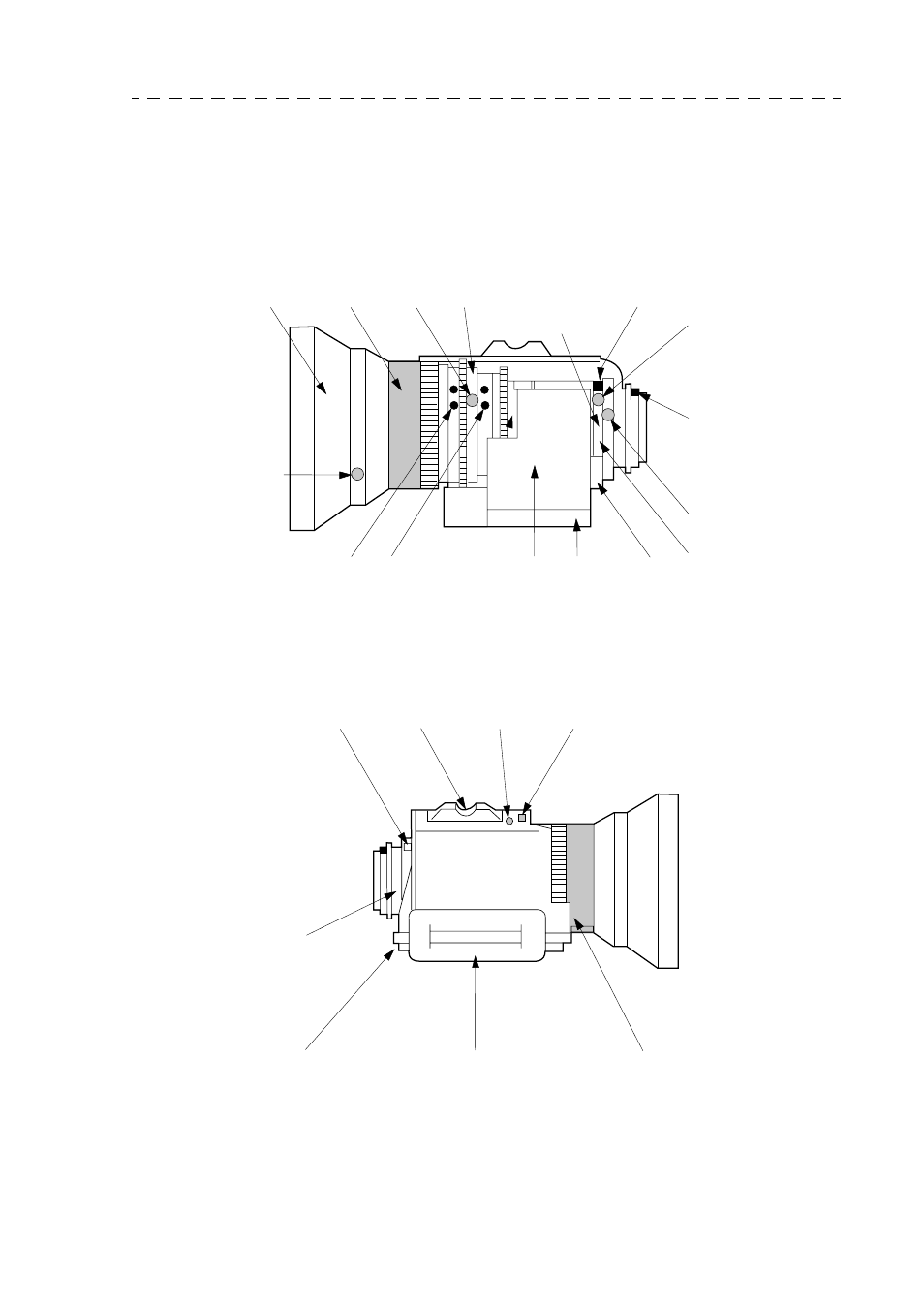

4.1 - DESCRIPTION DES COMMANDES
CAS TYPIQUE
Pour utiliser au mieux l'objectif de la caméra, se reporter aux indications figurant dans la
notice technique de l'objectif.
Pare soleil
Bague de mise
au point
Levier
de zoom
Bague
de zoom
Bague de réglage
du tirage optique
(bague Ff) du
zoom
Repère pour le réglage
du tirage optique
Vis de blocage
de la bague de
tirage optique
(bague Ff)
Pion de
positionnement
Levier MACRO
Bague MACRO
Levier du
doubleur de
focale
Doubleur
de focale Moteur
d’iris
Encoches de positionnement et prise femelle
pour la fixation d’un module motorisé pour la
commande de mise au point
et pour le zoom
Vis de blocage
du pare soleil
1 Connecteur pour
une télécommande
électrique de zoom
2 Commande
électrique
de zoom
3 Bouton mode
"IRIS AUTO"
momentané 4 Inverseur "AUTO/MANUEL"
5 Mode de commande 6 Dragonne de
de zoom maintien
7 Bouton "RET"
8 Bouton "VTR"
