64
Viseur 4 cm
B1657D902C
Septembre 2000
THOMSON TTV 1657D
Manuel utilisateur
La position xx % affiche la valeur du zébra réglable en maintenance.

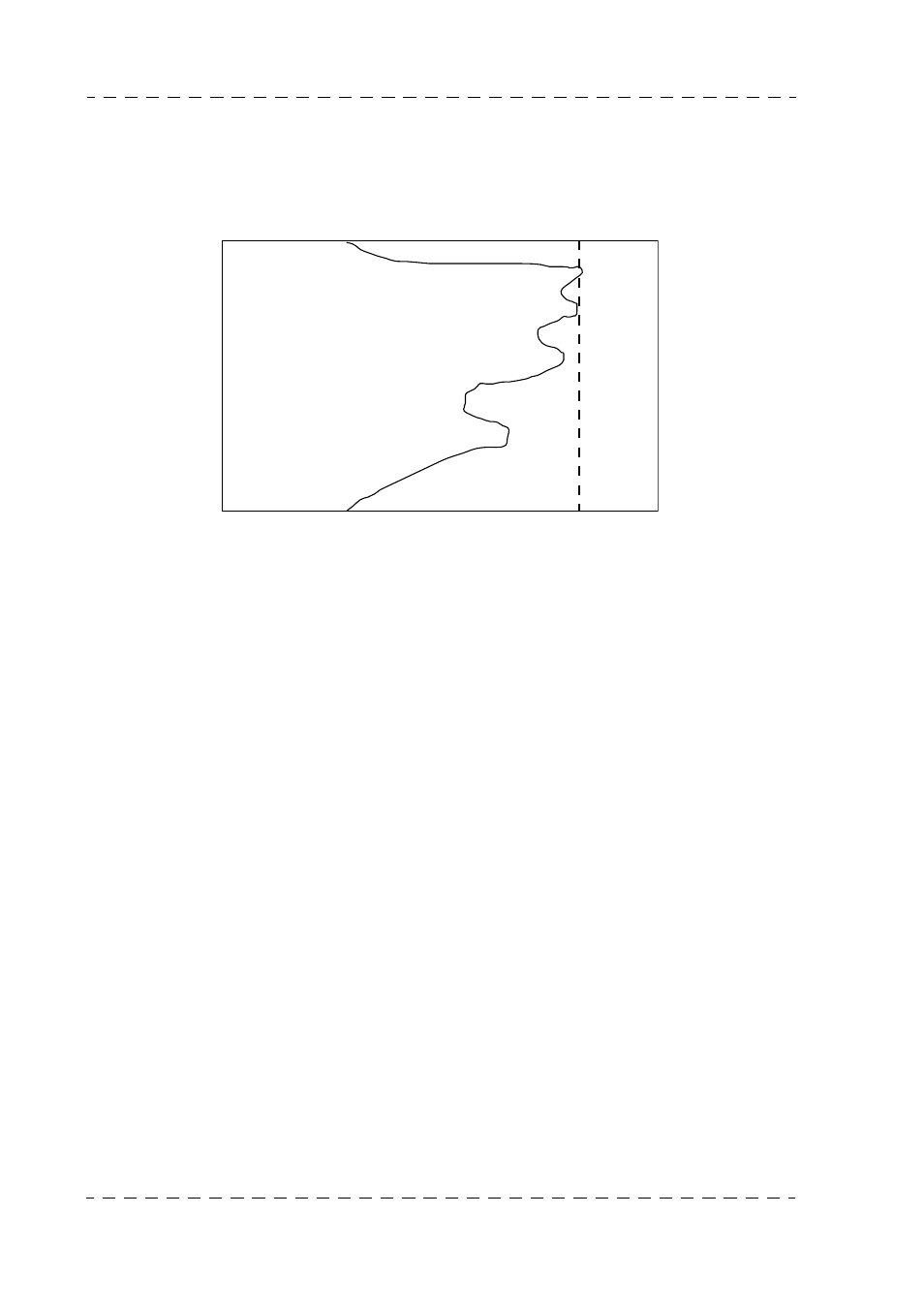

Le "Level Vidéo Indicator" est une indication représentant la valeur de la luminance
ligne à ligne. Ces indications sont particulièrement utiles pour régler manuellement
l’ouverture d’iris de l’objectif (mode IRIS MAN).
2. A la première pression vers "MARK" s'affiche les marqueurs 1, à la deuxième
pression s'affiche les marqueurs 2, et à la troisième pression l'affichage s'éteint. Le
contenu des marqueurs est programmable dans les menus d'exploitation. (Voir
chapitre 2, "Exploitation" paragraphe "Fonctions MARKERS").
6 - Potentiomètre "BRIGHT"
Réglage de LUMIÈRE du viseur.
7 - Potentiomètre "CONT"
Réglage de CONTRASTE du viseur.
8 - Potentiomètre "PEAK"
Réglage de renforcement des transitions de l’image sur l’écran du viseur, afin de faciliter
les réglages de mise au point.
9 - Verrou de sécurité de fixation du viseur
Pour désolidariser le viseur de la caméra tirer le verrou vers le bas.
10 - Queue d'arronde femelle de fixation du viseur
11 - Bague de verrouillage du doublet
Pour extraire le doublet tourner la bague dans le sens indiqué sur le dessin et tirer.
12 - Voyant ON AIR 1
Ce voyant s'allume dans les mêmes conditions que l'indication "REC" décrite ci après.
700 mV
BLACK
WHITE
Level Video Indicator
