106 Chapitre 6 - Adaptateur arrière (CA25)

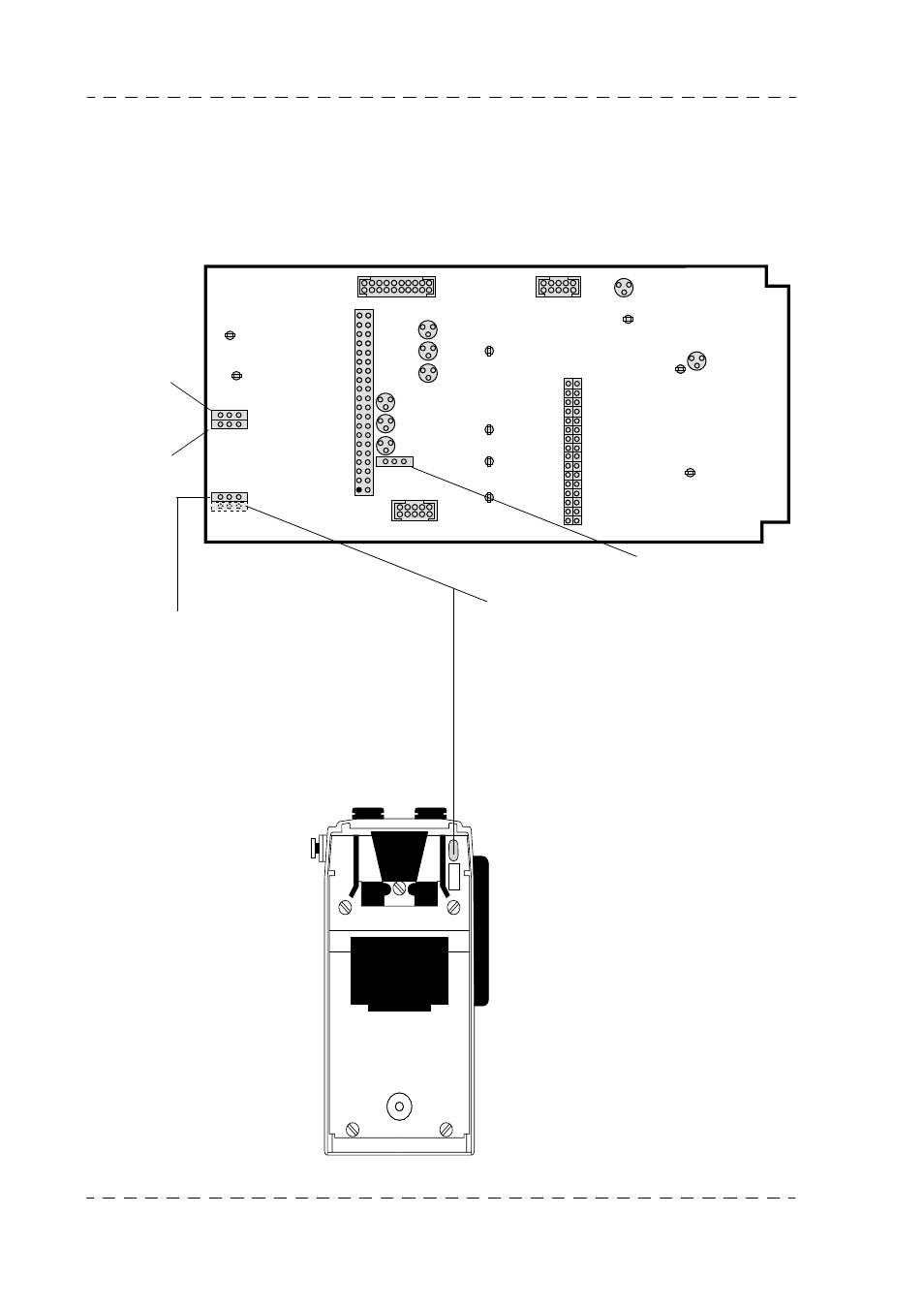

Fonctions des commutateurs internes à la carte MASTER BOARD
B1657D902C
Septembre 2000
THOMSON TTV 1657D
Manuel utilisateur
Doigt d'attache
Une courroie de portage est fournie comme accessoire venant se fixer sur le doigt.
6.7 - FONCTIONS DES COMMUTATEURS INTERNES À LA
CARTE MASTER BOARD
)
Inside
Switch
CA25
VTR
S281
Non utilisé
S282
Non utilisé
S280
Sélection :
Y C
R
C
B
/ R G B en configuration EFP
avec CCU1625 :
• sans l’option APCM, détermine
le type de vidéo en sortie du
CCU,
S23
SYNC G : ON/OFF
S283 (côté composants)
Sélection CA25/VTR :
• si le CA25 est connecté sur un
CCU : position CA25,
• si le CA25 est connecté sur un
magnétoscope : position VTR.
