3.1 - VISEUR 4 CM
3.1.1 - Commandes et fonctions

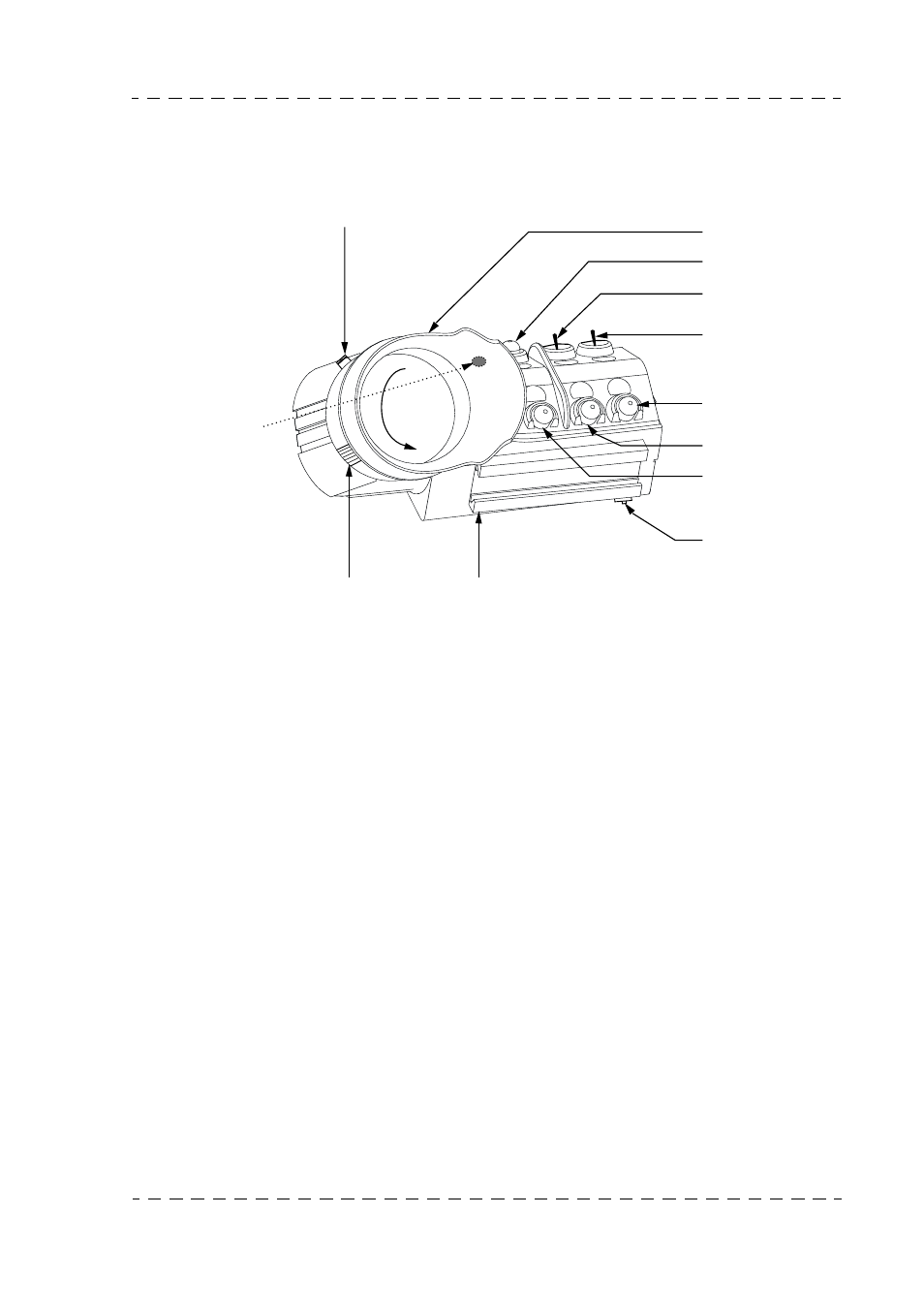

1 - Bague de mise au point
2 - Oeilleton
3 - Potentiomètre "AUDIO"
Permet de régler le niveau d'enregistrement du canal 1 du magnétoscope ßSP TTV3505
(BVV5).
4 - Commutateur "LOW-TALLY OFF HIGH"
Cet inverseur à trois positions permet le choix entre deux intensités lumineuses et l'inhibi-
tion du voyant extérieur "TALLY" situé en face avant du viseur. Ce commutateur n'a
aucune action sur l'indication d'enregistrement visible dans le viseur.
5 - Commutateur "ZEBRA -MARK"
Cet inverseur à trois positions (à retour automatique en position centrale) permet de mettre
en service :
1. A la première pression vers "ZEBRA" les "zébras", à la deuxième pression le "Level
Vidéo Indicator", et à la troisième pression l'affichage s'éteint.
Les "zébras" sont des hachures superposées aux parties d’image dont la luminance
est égale à xx %* ou 100 % du niveau du blanc.
En configuration ENG, la sélection xx %* ou 100 % s'effectue en appuyant sur les
touches "+ "ou " -" en face avant de la caméra si le zébra est la dernière fonction ayant
été mise en service.
En configuration EFP, la sélection xx %* ou 10 0% est la dernière utilisé en ENG.
2
1
BRIGHT
CONT
PEAK
3
4
5
6
7
8
9
10
11
12
