Chapitre 3 - Viseurs
Viseur 4 cm
67
THOMSON TTV 1657D
Manuel utilisateur
B1657D902C
Septembre 2000
3.1.4 - Réglages mécaniques

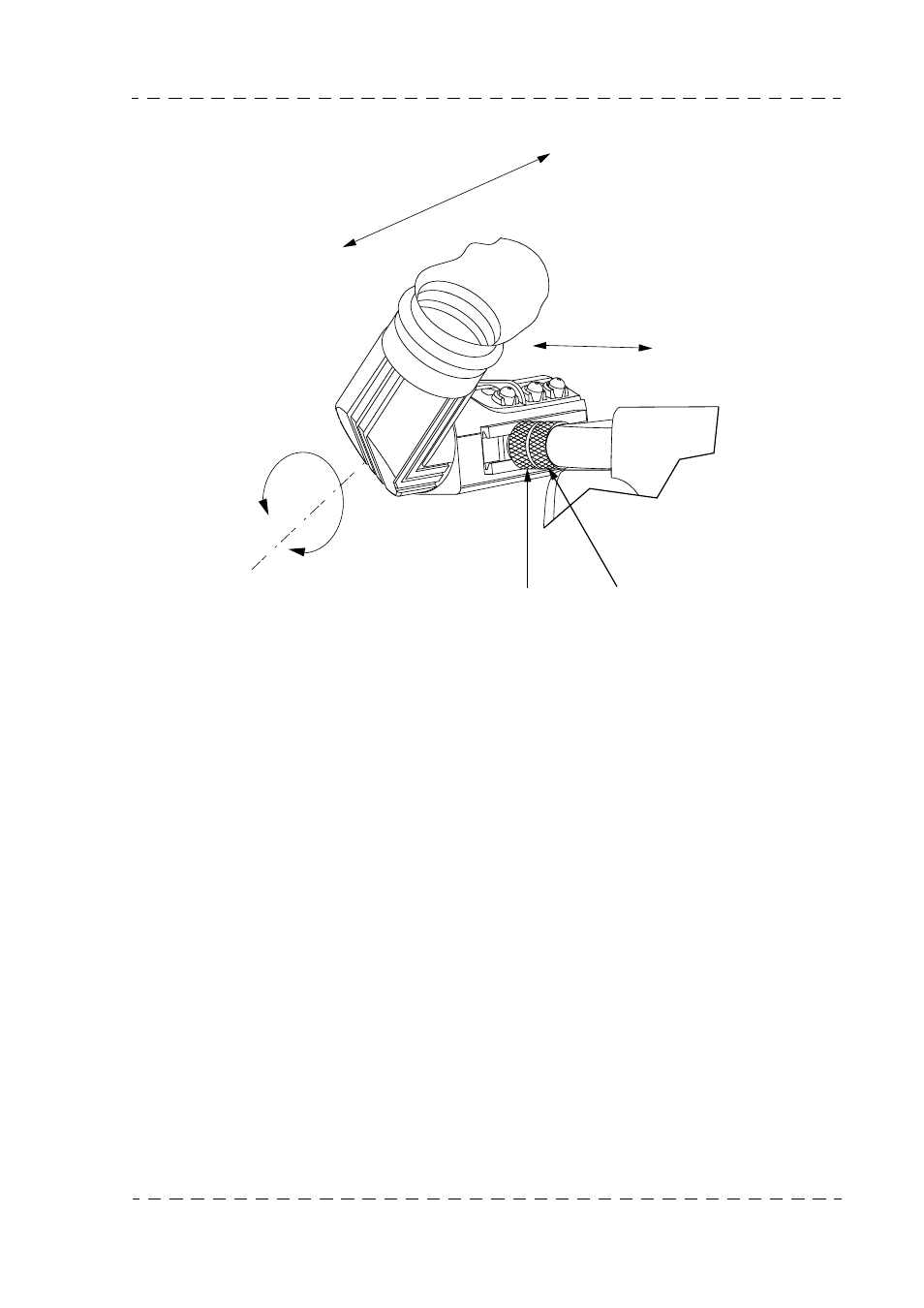

Pour adapter le viseur à la vue de l’opérateur, procéder aux réglages suivants :
• Réglage de la position longitudinale
Desserrer la molette de blocage (1) du viseur et déplacer l’ensemble viseur. Resserrer la
molette.
• Réglage de la position transversale
Desserrer la molette de blocage (2) du viseur et déplacer à droite ou à gauche l’ensemble
viseur. Resserrer la molette.
• Réglage de la position bas - haut
Abaisser ou relever l’oculaire.
• Réglage de mise au point
Tourner la bague de mise au point pour déplacer la lentille interne à l’oculaire.
- Procédure :
- avec la caméra, viser un objet lointain. Ajuster la mise au point,
- tout en observant avec l’œil gauche laissé libre le même objet, tourner la bague de
mise au point pour que l’image dans le viseur soit nette.
