HEIDENHAIN TNC 320 75

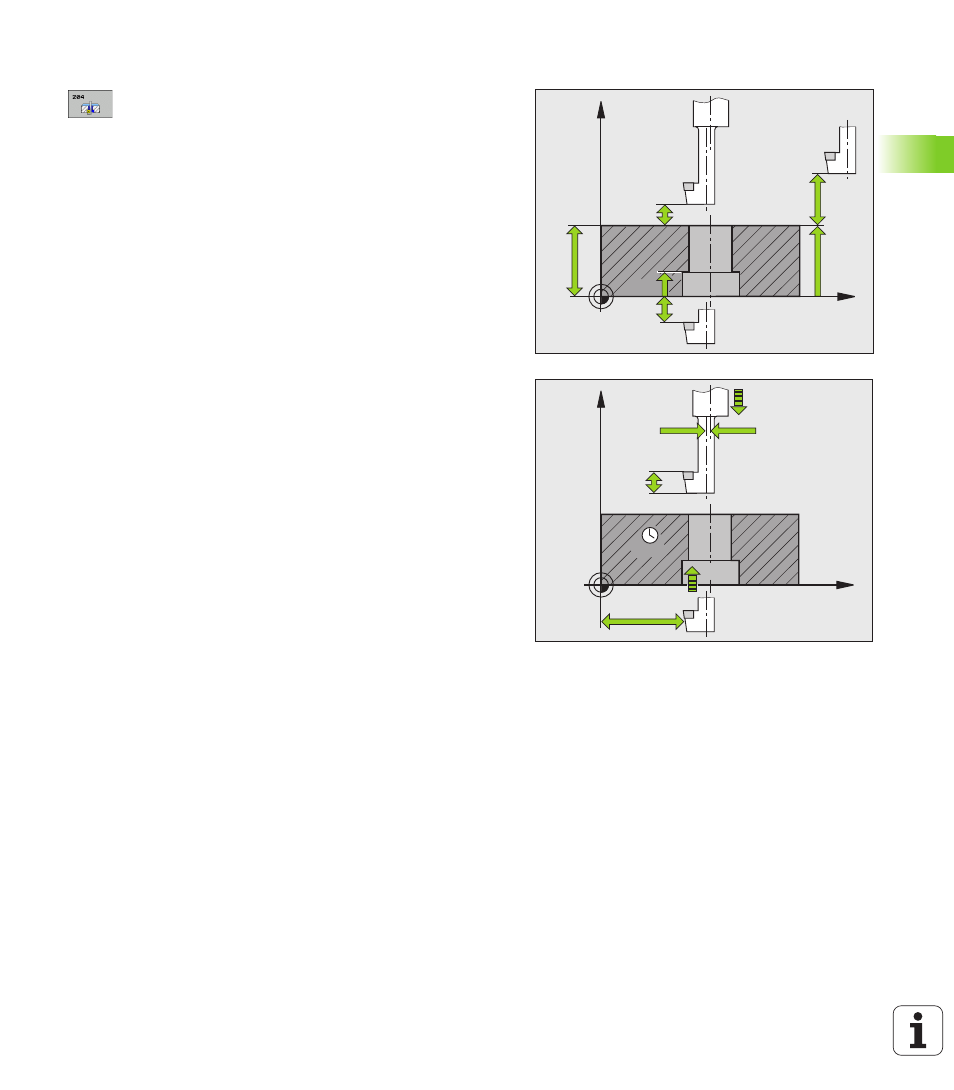

3.7 LAMA
GE EN TIRANT (cy
c
le 204, DIN/ISO: G204)
Paramètres du cycle
8 Distance d'approche Q200 (en incrémental):
distance entre la pointe de l'outil et la surface de la
pièce. Plage d'introduction 0 à 99999,9999
8 Profondeur lamage Q249 (en incrémental): distance
entre l'arête inférieure de la pièce et le fond du
lamage. Le signe positif réalise un lamage dans le
sens positif de l'axe de broche. Plage d'introduction
-99999,9999 à 99999,9999
8 Epaisseur matière Q250 (en incrémental): épaisseur
de la pièce. Plage d’introduction 0,0001 à 99999,9999
8 Cote excentrique Q251 (en incrémental): cote
excentrique de l'outil ; à relever sur la fiche technique
de l'outil. Plage d’introduction 0,0001 à 99999,9999
8 Hauteur de la dent Q252 (en incrémental): distance
entre l'arête inférieure de l'outil et la dent principale;
à relever sur la fiche technique de l'outil. Plage
d’introduction 0,0001 à 99999,9999
8 Avance de prépositionnement Q253: vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de la sortie de la pièce, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FMAX,
FAUTO
8 Avance lamage Q254: vitesse de déplacement de
l'outil lors du lamage, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FAUTO,
FU
8 Temporisation Q255: temporisation en secondes au
fond du lamage. Plage d’introduction 0 à 3600,000
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
