HEIDENHAIN TNC 320 375
16.4 MESURE ANGLE (cy
c
le 420, DIN/ISO: G420)
8 Sens déplacement 1 Q267: sens de déplacement du
palpeur vers la pièce:
-1: sens de déplacement négatif
+1: sens de déplacement positif

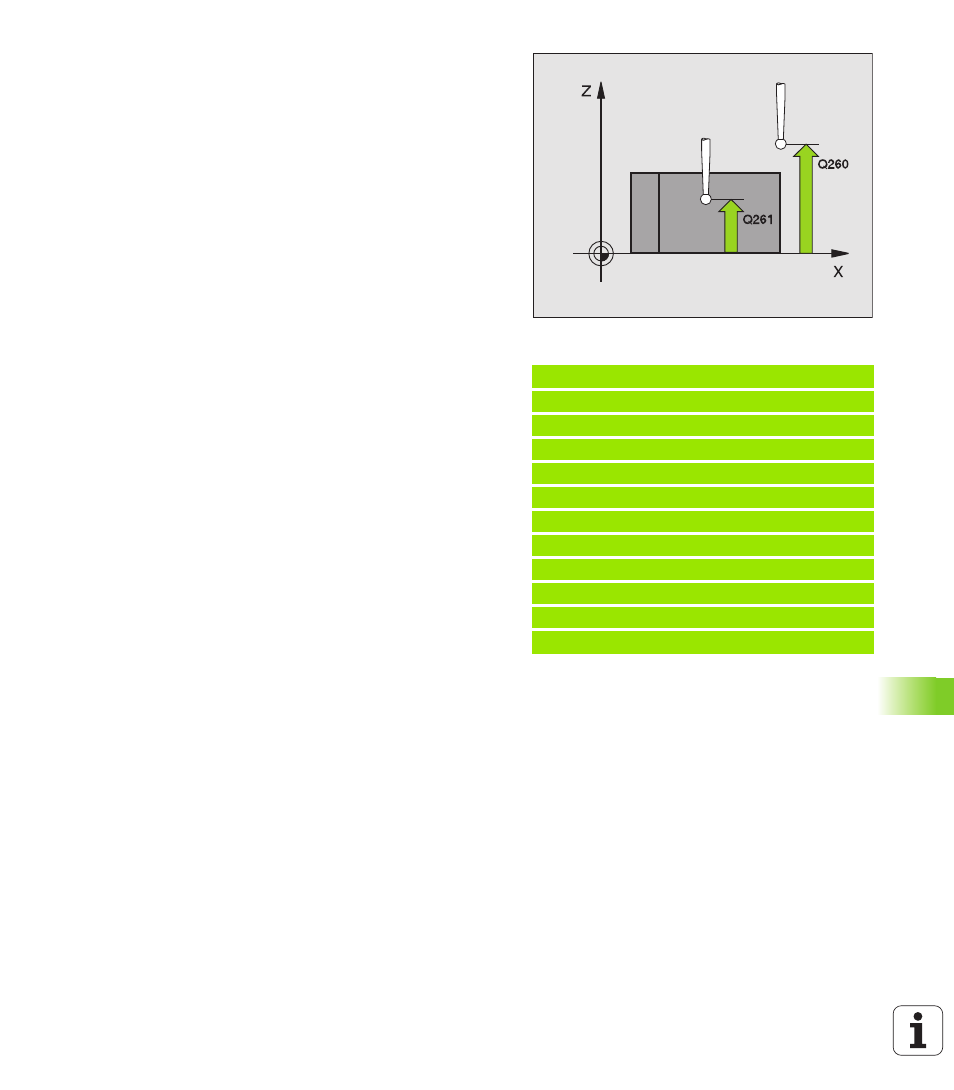

8 Hauteur mesure dans axe palpage Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
8 Distance d'approche Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 est additionné à SET_UP (tableau
palpeurs). Plage d'introduction 0 à 99999,9999
8 Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de fixation). Plage
d'introduction -99999,9999 à 99999,9999
8 Déplacement haut. sécu. Q301: définir comment le
palpeur doit se déplacer entre les points de mesure:
0: entre les points de mesure, à la hauteur de mesure
1: entre les points de mesure, à la hauteur de sécurité
8 Procès-verb. mes. Q281: définir si la TNC doit ou non
établir le procès-verbal de mesure:
0: ne pas établir de procès-verbal de mesure
1: établir un procès-verbal de mesure: la TNC
mémorise par défaut le fichier de procès-verbal
TCHPR420.TXT dans le répertoire TNC:\.
2: interrompre le déroulement du programme et
afficher le procès-verbal de mesure dans l'écran de la
TNC. Poursuivre le programme avec Start CN
Exemple : Séquences CN
5 TCH PROBE 420 MESURE ANGLE
Q263=+10 ;1ER POINT 1ER AXE
Q264=+10 ;1ER POINT 2ÈME AXE
Q265=+15 ;2ÈME POINT 1ER AXE
Q266=+95 ;2ÈME POINT 2ÈME AXE
Q272=1 ;AXE DE MESURE
Q267=-1 ;SENS DÉPLACEMENT
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+10 ;HAUTEUR DE SÉCURITÉ
Q301=1 ;DÉPLAC. HAUT. SÉCU.
Q281=1 ;PROCÈS-VERBAL MESURE
