HEIDENHAIN TNC 320 317
15.3 PT DE REF CENT
. OBL
O
NG (cy
c
le 409, DIN/ISO: G409)
15.3 PT DE REF CENT. OBLONG
(cycle 409, DIN/ISO: G409)

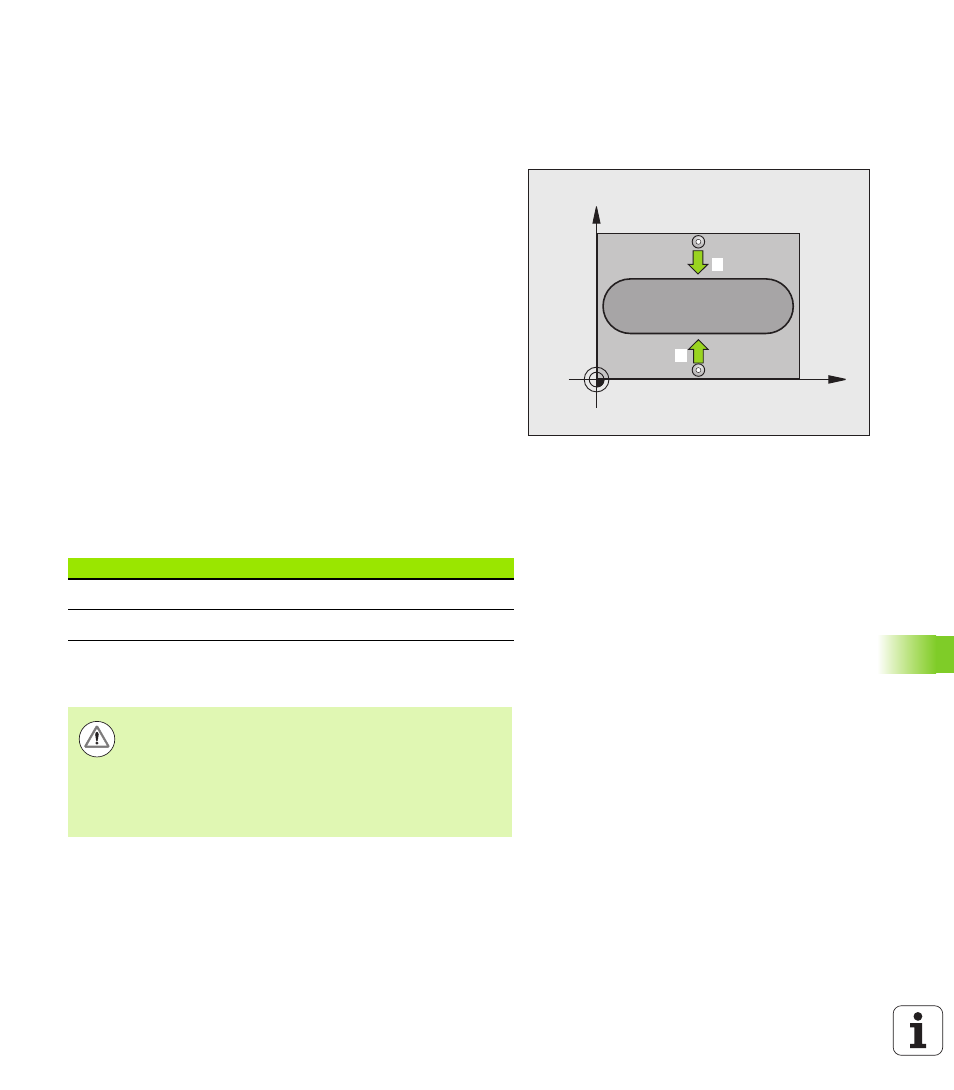

Déroulement du cycle
Le cycle palpeur 409 détermine le centre d'un oblong et initialise ce
centre comme point d'origine. Si vous le souhaitez, la TNC peut aussi
mémoriser le centre dans un tableau de points zéro ou de Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) avec la logique de positionnement (voir „Exécuter
les cycles palpeurs” à la page 283) au point de palpage
1 . La TNC
calcule les points de palpage à partir des données contenues dans
le cycle et de la distance d'approche programmée dans la colonne
SET_UP du tableau palpeurs
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (colonne F)
3 Puis, le palpeur se déplace à la hauteur de sécurité vers le point de
palpage suivant
2 et exécute la deuxième opération de palpage
4 Pour terminer, la TNC dégage le palpeur à la hauteur de sécurité et
traite le point d'origine calculé en fonction des paramètres Q303 et
Q305 du cycle.(voir „Mémoriser le point d'origine calculé” à la
page 312) Les valeurs effectives sont mémorisées dans les
paramètres Q indiqués ci-après
5 Ensuite, si cela est souhaité, la TNC détermine également le point
d'origine dans l'axe du palpeur au moyen d'une opération de
palpage séparée
Attention lors de la programmation!
X
Y
1
2
Numéro paramètre Signification
Q166 Valeur effective largeur oblong mesurée
Q157 Valeur effective de la position milieu
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez la largeur de l’oblong de manière à ce qu'elle
soit plutôt plus grande.
Avant de définir le cycle, vous devez programmer un appel
d'outil pour définir l'axe du palpeur.
